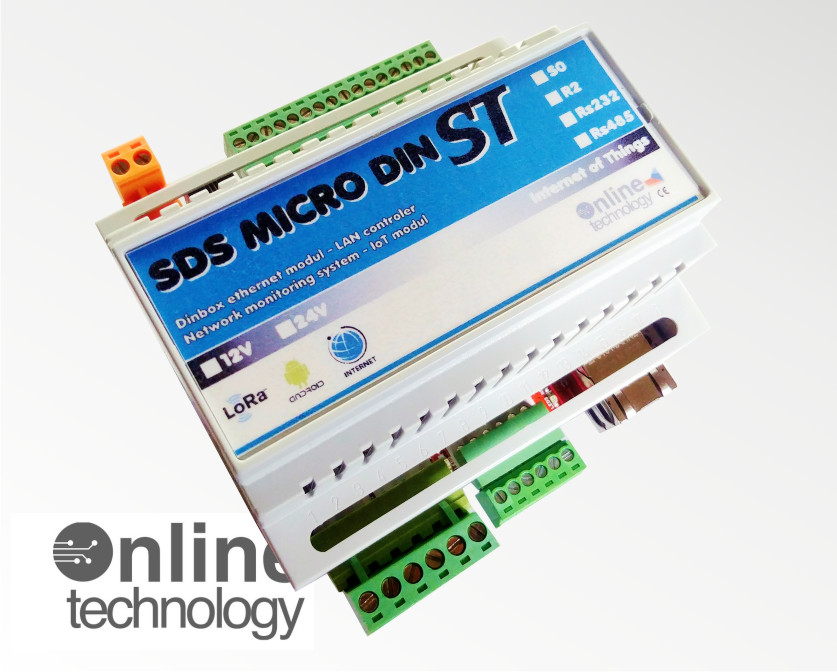

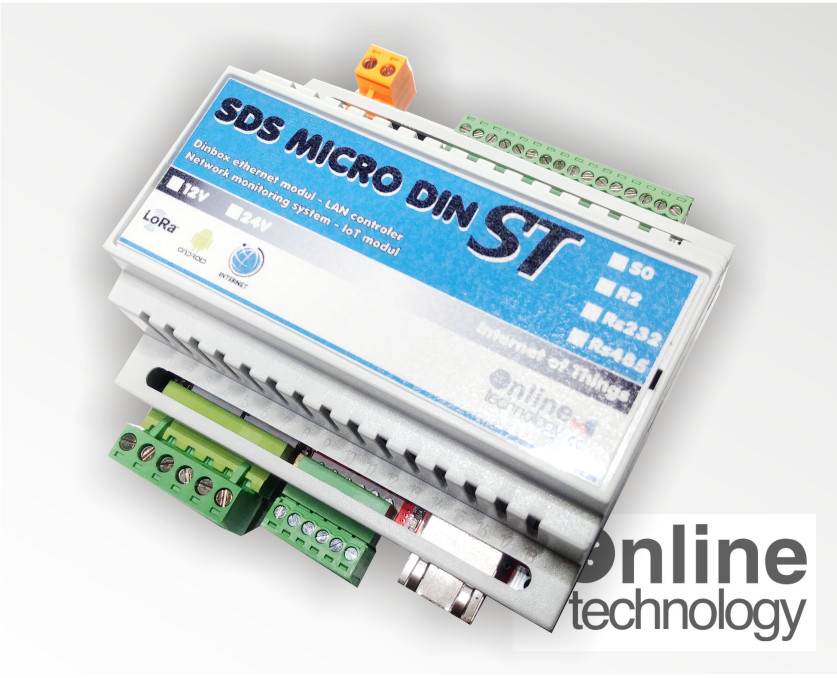

SDS MICRO DIN ST 485 LAN Kontroler

Monitorovací a řídící PLC/PAC modul SDS MICRO verze „ST“ s ethernetovým rozhraním LAN.Kombinuje chytré IoT řešení vzdáleného řízení, sledování a kontrolu několika funkcí a dat najednou.Modul nabízí jednoduché zapojení a okamžitý přístup k jednotlivým funkcím přes webové rozhraní, android aplikaci , HTML stránky nebo cloudové služby na portálu

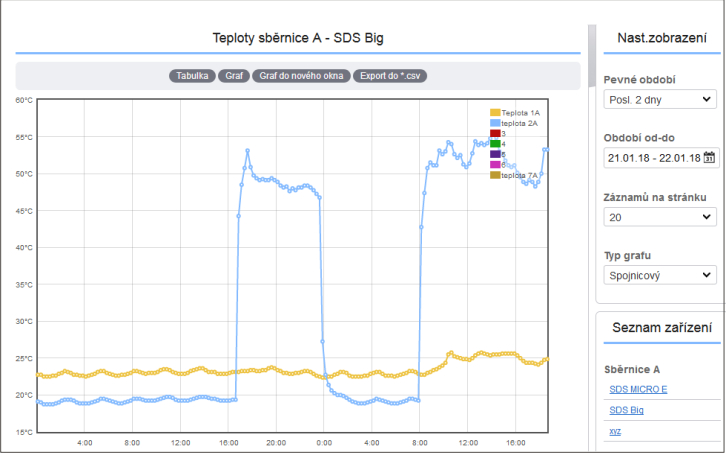

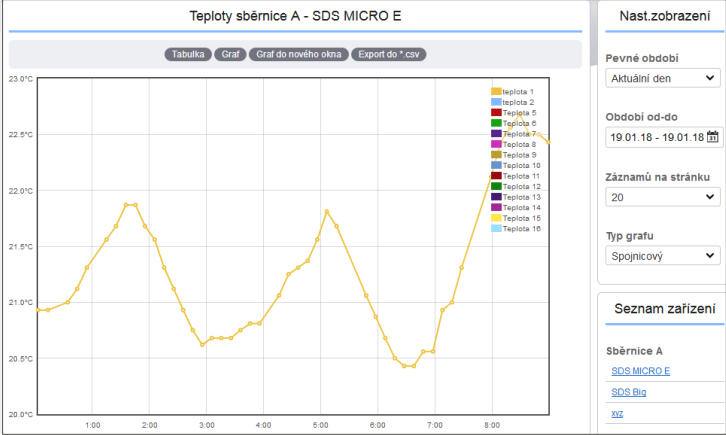

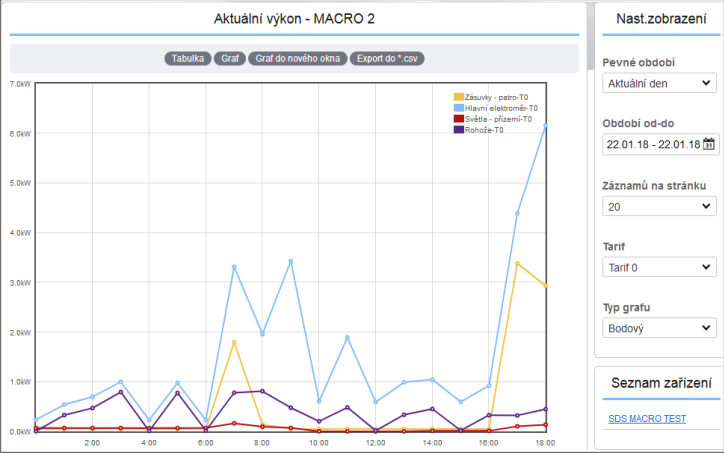

ENERGYCLOUD.MERENI ENERGIE.CZ.

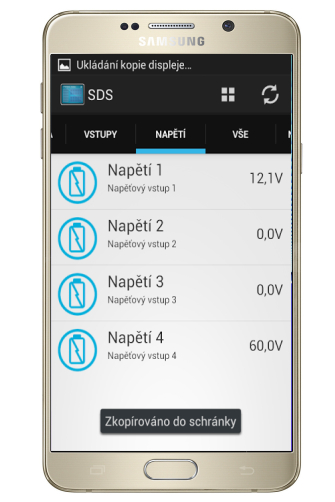

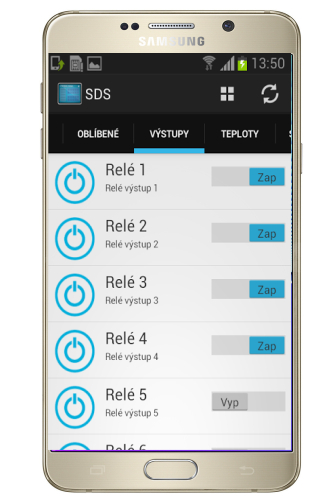

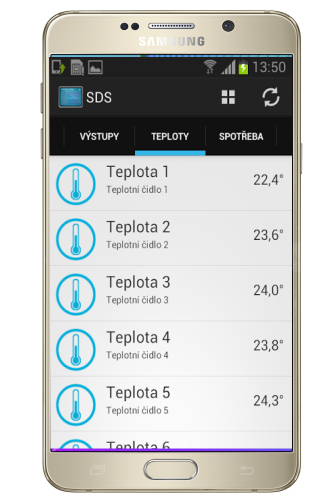

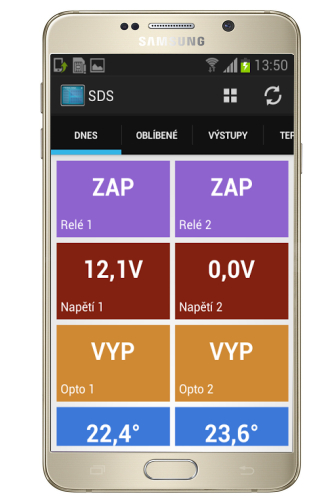

Android aplikace je k dispozici zdarma na Google Play jako SDS CONTROL PANEL. Dále modul využívá řadu komunikačních protokolů pro vyčítání informací (web, xml, txt,
SNMP a nově také MQTT a MODBUS TCP ).Můžete také programovat vlastní SDS-C program pro řízení a ovládání různých funkcí. Například při změně teploty sepni relé a zároveň pošli email apod. K tomu lze využít program SDS EASY LOGIC.

Lze si také vytvořit si vlastní HTML prezentaci.

K prvotnímu nastavení je potřeba připojení k PC. Při dalším využitý již není potřeba mít PC neustále připojené.

výrobní nastavení:
IP: 192.168.1.250
maska: 255.255.255.0
brána: 192.168.1.1
heslo: test

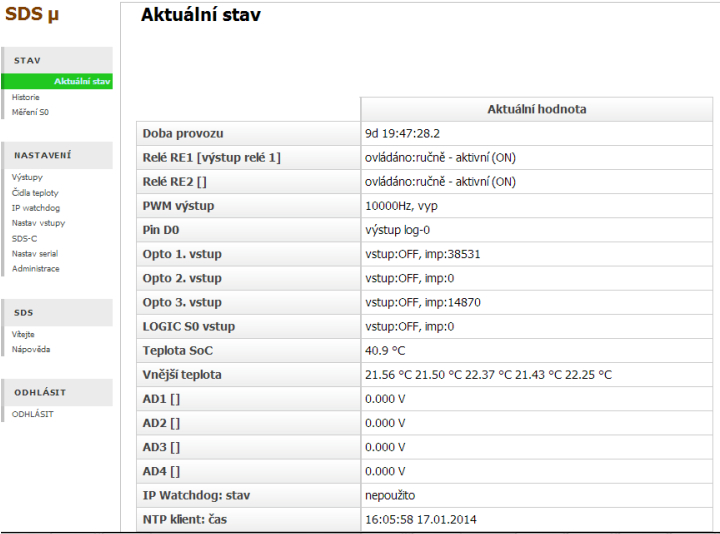

- přístup do základního webového rozhraní z výroby 192.168.1.250/login.htm
- přístup do uživatelského rozhraní HTML 192.168.1.250/user.htm
- odhlášení z uživatelského rozhraní 192.168.1.250/ulogin.htm

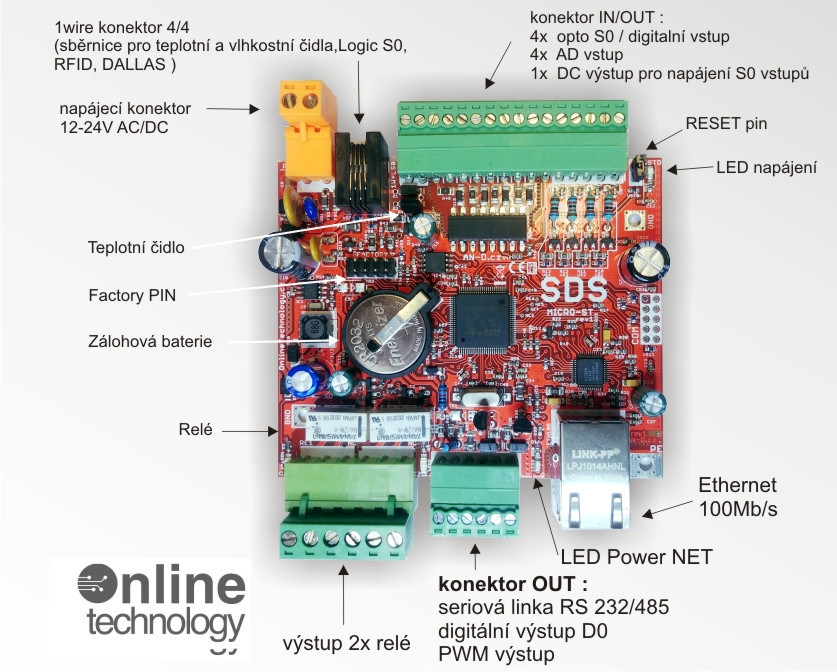

Funkce modulu SDS Micro ST  :

• *maximálně lze použít např.: 2x analogový vstup pro měření napětí a 2x čidlo vlhkosti
• *osazení součástek na obrázku vždy nemusí odpovídat skutečnému využití modulu

Příklady použití :

Pro Internet providery
• online dohled a měření teploty
• online dohled a měření napětí baterií
• online dohled a měření odběru elektrické energie na jednotlivých bodech
• watchdog
• výpadky napájení 230V

Pro domácí a průmyslové využití
• ovládání elektrospotřebičů
• řízení osvětlení
• kontrola a dohled nad skleníkovým systémem (teplota,vlhkost, zavlažování,
• větrání)
• měření teplot, vlhkosti
• přes externí měřiče měření přítomnosti oxidu uhličitého
• solární systémy
• tepelného čerpadla
• kontrola přítomnosti napětí 230V
• měření fotovoltaických panelů (např. dodávaný výkon)
• větrné elektrárny
• rychlost větru
• řízení otáček ventilátorů
• nabíjení kontrola napětí a nabíjení baterií
• spotřeba a výroba elektrické energie
• přepínání mezi nízkým a vysokým tarifem
• převodník RS485 - připojení dalších I/O reléových výstupů a vytvoření si tak
jednoduché domácí automatizace
• převodník RS232
• jednoduchá možnost připojení GSM modulu
• použitím softwaru SDS EasyAccess můžete získat ze zařízení funkci ONLINE přístupového zařízení - jako pro RFID tak i pro DALLAS čipy s online kontrolou
• použitím softwaru SDS EasyLogic můžete získat ze zařízení logiské funkce jako například :

Signalizaci výpadku 230V - stav výpadku lze zaslat na email případně pomocí relé sepnout další prvek ochrany
Překročení nastavené spotřeby elektrické energie – informaci o překročení nastavené hodnoty odběru elektrické energie lze zaslat emailem nebo opět sepnout relé nebo jiný výstup
Jednoduchý online termostat – nejenom můžeme sladovat online teploty, ale při překročení nastavených hodnot můžeme opět spínat jednotlivé výstupy relé a dostal informaci na email
Signalizace stavu zařízení – na digitálních vstupech můžeme sledovat stav dalších zařízení například: magnetický kontakt dveří a oken – při jejich sepnutí dojde k sepnutí digitálního vstupu a zaslání informace na email nebo opět sepnutí dalších výstupů relé
Hlídání stavu napětí – na analogových vstupech můžeme sledovat stav baterií a při poklesu pod nastavenou hodnotu zaslání informace na email nebo opět sepnutí dalších výstupů relé

Pokud budete chtít software EasyLogic do modulu SDS MICRO nahrát , uveďte to prosím do poznámky v objednávce. Samozřejmě si můžete software nahrát kdykoli později,po seznámení s funkcemi modulu.

TECHNICKÉ PARAMETRY

• Napájení 12-24 V AC/DC (podle osazených relé je nutné zvolit napájení modulů)
• 4x galvanicky izolované digitální vstupy pro odečet zařízení s impulsním výstupem nebo signalizaci stavu ON-OFF (1 vstup navíc oproti modulu SDS MICRO E)
• 2x reléový výstup - maximální zatížení kontaktu je 35Vdc při proudu 1A (odporová zátěž)
• Ethernet 100 Mbit
• 4x Analogový vstup (0-65V DC) (dle domluvy lze změnit vstupní rozsah měření)
• 1wire sběrnice pro snímače teploty a vlhkosti
• 1 wire sběrnice jako další vstup LOGIC S0 (pro toto využití se doporučuje použí desku SDS OPTO817)
• Sériová komunikace - RS232 nebo RS485
• 1x digitální výstup
• 1x PWM výstup
• Záložní baterie (nově oproti starším modulů SDS MICRO E)
• RESET PIN
• Zakázkové programování logických funkcí - program SDS C a uživatelské HTML stránky
• Nový procesor - rychlejší a stabilnější nahrání nového firmwaru
• Násuvné svorkovnice pro jednodušší zapojení
Rozměry :
LIGHT verze : 105x115mm (rozměry včetně svorkovnice) /

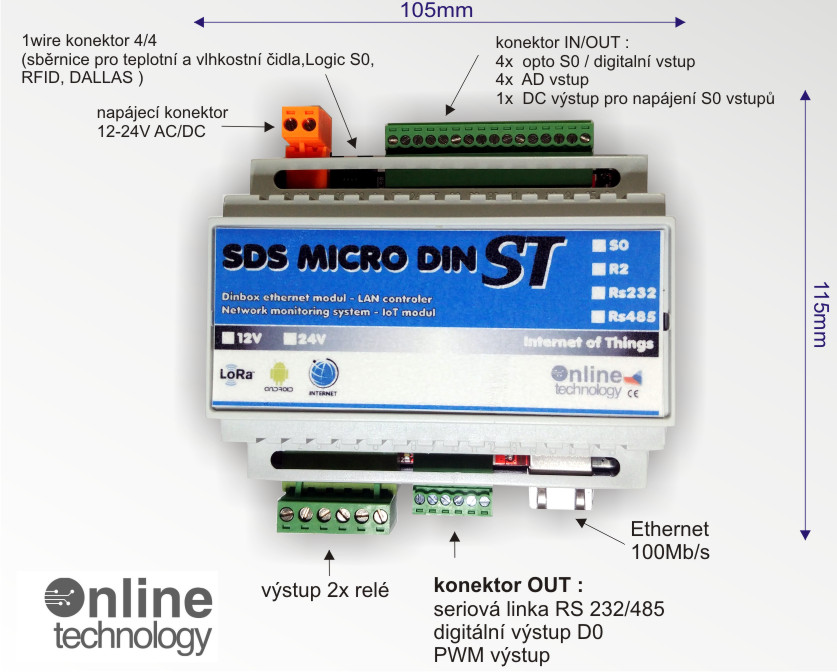

DIN verze : 105x115x65mm (rozměry včetně svorkovnice)

Typ osazených relé (relé osazeno na DPS) :
Elektromagnetické relé s DC cívkou

• U 12V nebo 24V (nutné uvést u objednávky)
• R 1028 Ohm
• P 0,14 W
• Typ kontaktu: 1 x přepínací
• Max. proud kontaktem 2 A
• Čas přítahu/odpadu 6/4 ms

Zatížitelnost kontaktů :

• AC(při odporové zátěži) 0.5A / 125VAC
• DC(při odporové zátěži) 1A / 30VDC
• Tato relé jsou určeno pro spínání malého AC nebo DC napětí. Pro spínaní velkých zátěží je potřeba použít externí relé

Zapojení jednoho vstupu pro impulzní měření

Zapojení tří vstupů pro impulzní měření

Zapojení s možností ruzdělení tarifu

Zapojení vstupu LOGIC S0 s přídavnou deskou OPTO817

Zapojení teplotních čidel k 1-Wire sběrnici ,  čislo DS18B20 označení vývodů

Zapoejneí sběrnice pro teplotní čidla

Zapojení relé osazených na desce

Zapojení výstupu pro sepnutí externích relé (verze SDS MCRO DIN ST. LIGHT ST)

Zapojení čidla vlhkosti na analogové vstupy

Zapojení nových čidel teplot a vlhkosti na sběrnici 1wire

Dokumentace, je ke stažení zde

Firmware je ke stažení zde

Vzorové programy je ke stažení zde
