Nový model monitorovacího a řídícího PLC (PAC) z nabídky SDS produktů. Výrobek SDS-SMALL patří s modulem SDS BIG do druhé generace modulů SDS. Modul navazuje na úspěsný SDS MICRO a připravil ještě navíc další vylepšení.
Nově do modulu přidána funkce MQTT a MODBUS-TCP přes program FULL-C.
Další informace v "Popis základní funkce modulu"
není skladem

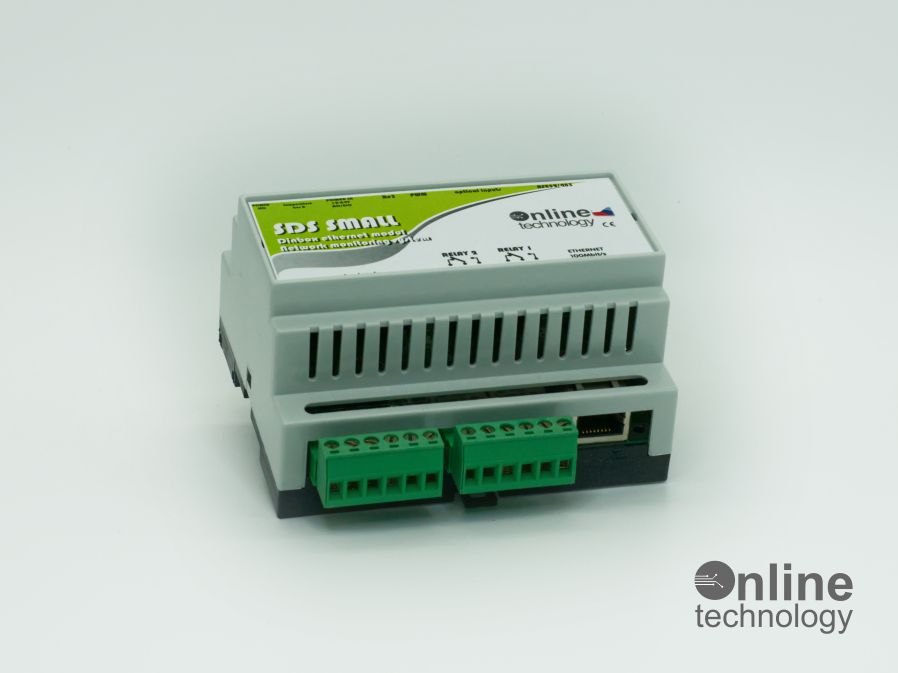

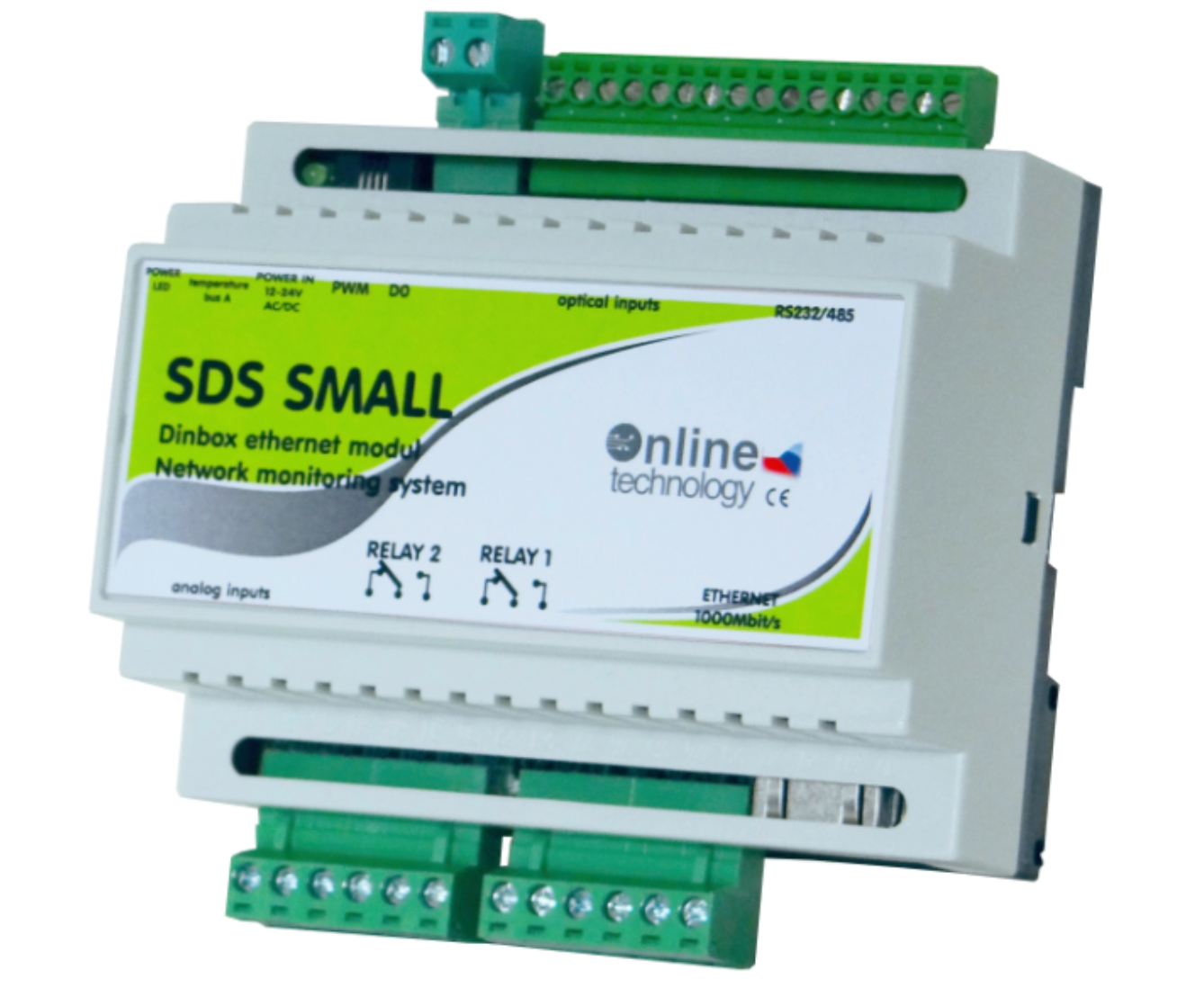

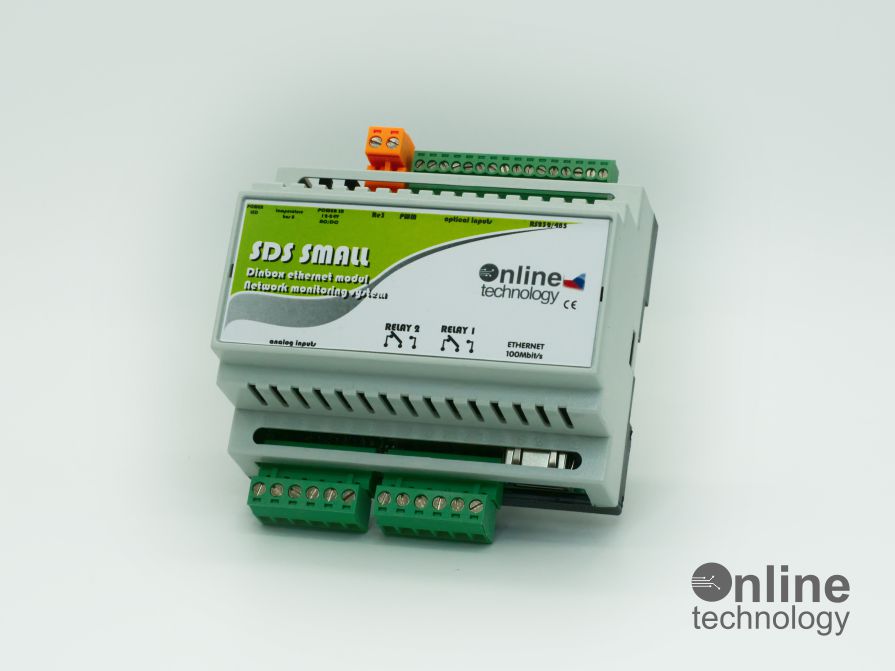

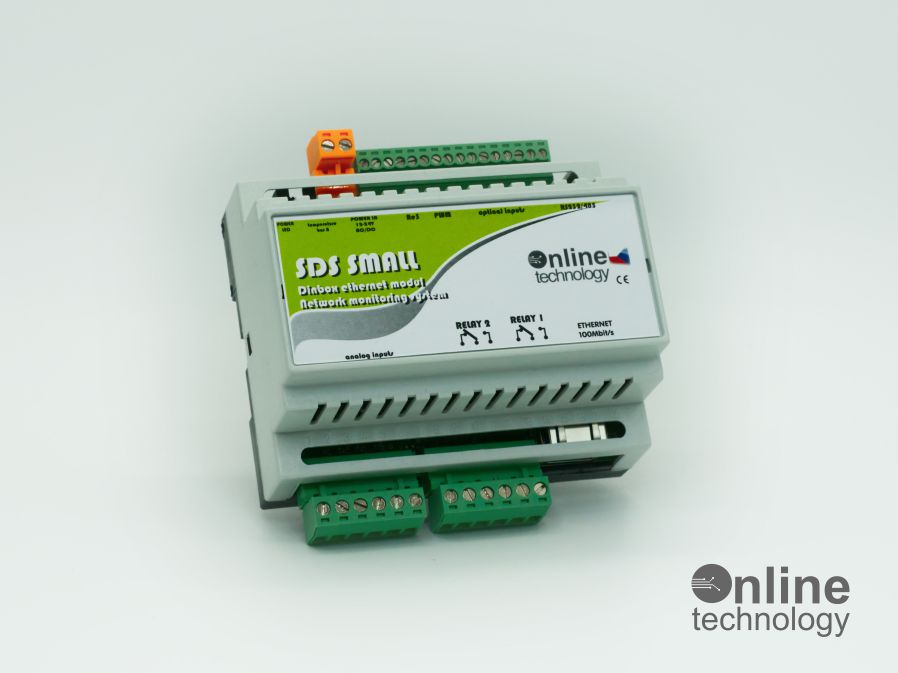

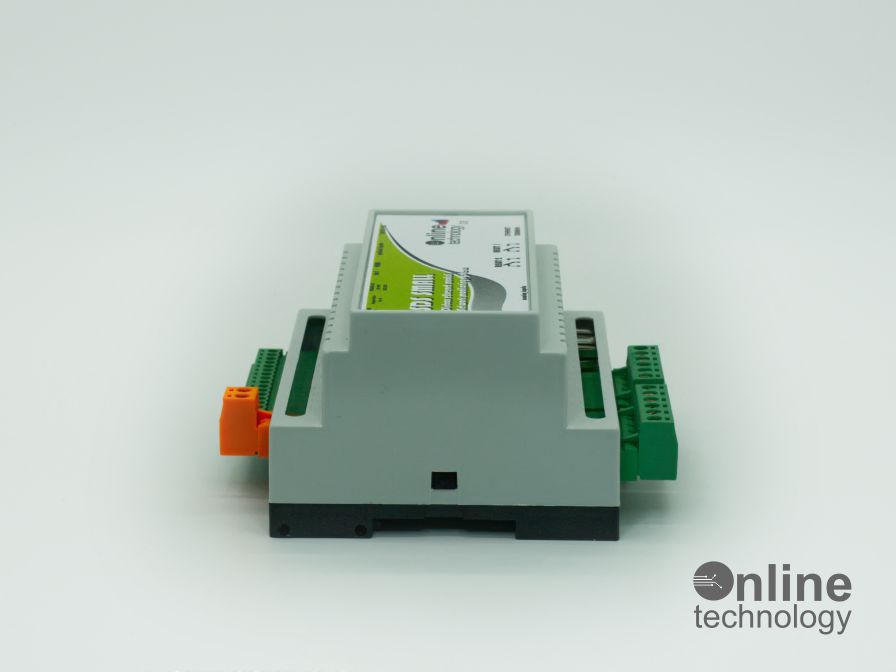

Několik detailních záběrů na modul.
Nový model druhé generace monitorovacího a řídícího PLC (PAC) modulu z nabídky SDS produktů. Modul nabízí jednoduché zapojení,přístup k jednotlivým funkcím přes webové rozhraní, export dat a naměřených hodnot,programování funkcí přes FULL C jazyk a nově využití HTML jako webové prezentace.
Modul využívá komunikačních protokoly pro vyčítání informací např.(web, xml, txt, SNMP ,UDP) Pravidelně jsou vydávány nové verze firmware s novými funkcemi. Tento nový firmware je od nás k dispozici vždy zdarma a bez omezení.

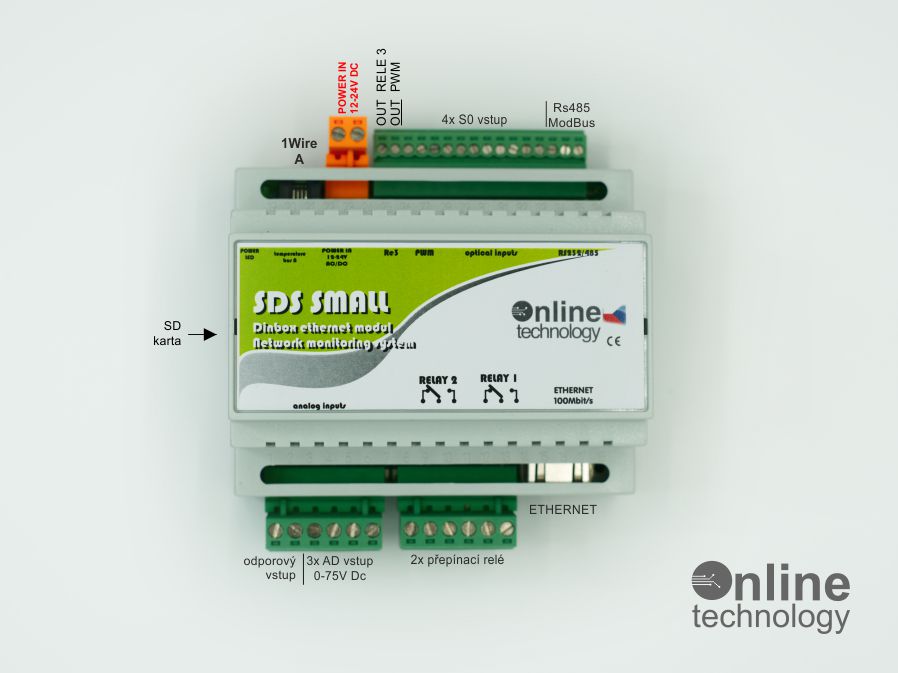

Modul je dodáván jako zkompletovaný výrobek v krabičce DINBOX z ABS materiálu a je ihned připraven k montáži na DIN lištu. Pro připojení vodičů jsou k dispozici ARK nebo násuvné svorkovnice .

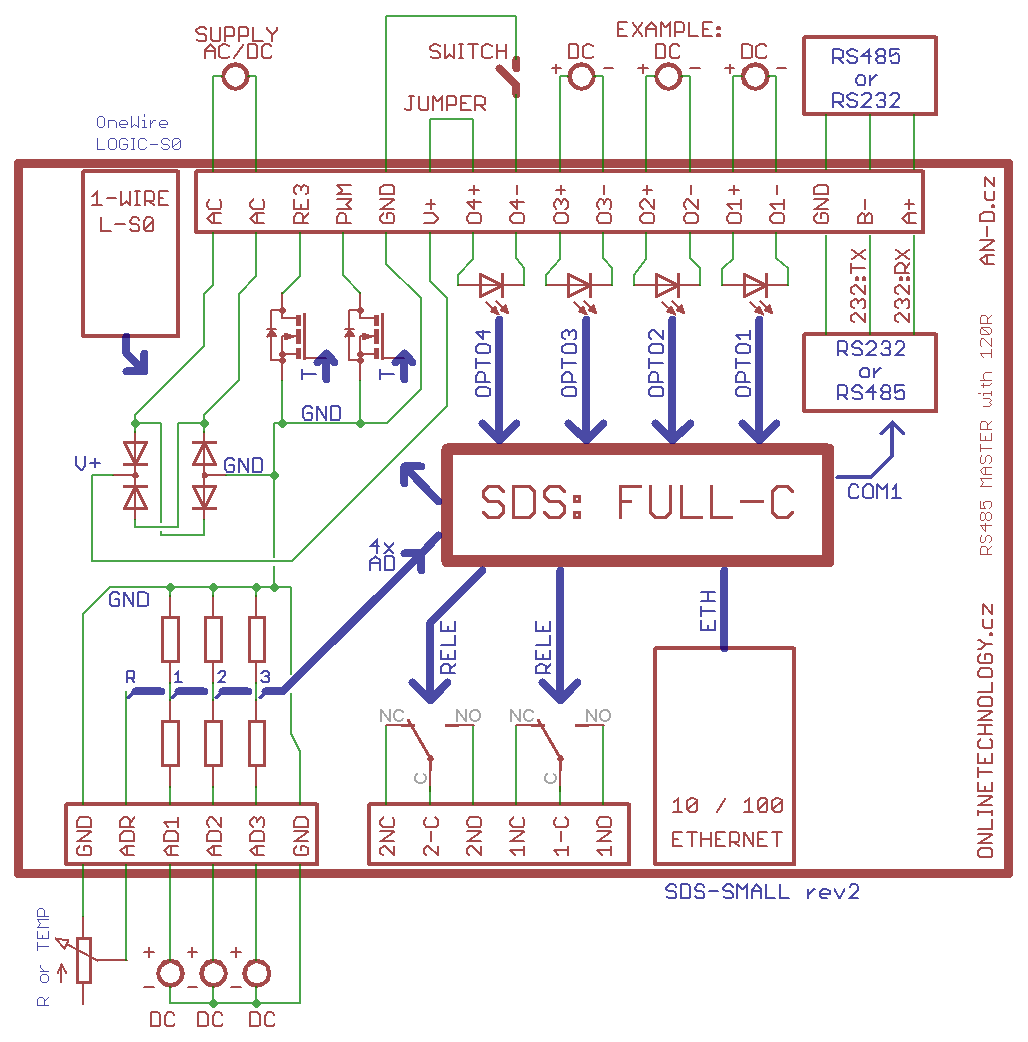

K dispozici jsou otické vstupy pro měření odběru el.energie,vody a plynu,webový teploměr,analogové vstupy pro měření napětí ,sledování vlhkosti vzduchu,vstup pro měření odporu (využití např. pro čidlo teploty KTY81-2220,2x relé výstup,PWM a digitální výstup.
Napájení 12V-24V AC/DC . Odběr zařízení je 0,2A při sepnutých relé. U module navíc použitý převodník RS485. Přes ten je možné si například zapojit další IO modul pro spínání dalšich osmi relé. Je možné pře něj také vyčítat informace ze zařízení s výstupem Mbus.
Komunikace Ethernet 100Mbit/s.
Zařízení je plně funkční i bez připojeného PC.
| NÁZEV FUNKCE | UPŘESNĚNÍ |
| připojení k PC | RJ45/Ethernet 100Mbit/s |
| provedení | modul na DIN lištu 6M,ABS , rozměr 105x87x58mm |
| napájení | 12-24V AC/DC (max. 42Vac, max 60Vdc) |
| odběr | 0,2A při sepnutí relé |
| komunikační protokoly | web,xml,txt,SNMP,UDP |
| výstup pro připojení kabelu | násuvné svorky |
| paměť dataflash | 8MB |
| webový teploměr | ano /1x sběrnice pro 64 teplotních čidel DS18B20+ |
| optické vstupy | měření el.energie,vody,plynu , stavy ON OFF - 4x |
| integrované relé | ano/2x , 1x výstup relé |
| čidlo vlhkosti* | ano/3x |
| analogový napěťový vstup 0-75V dc* | ano/3x |
| IP watchdog | ano |
| vnitřní zálohová baterie - novinka | ano |
| PWM výstup | ano |
| převodník RS485 | ano |
| slot pro SD KARTU - novinka | ano (připravujeme) |
| vlastní FULL-C program 128 | ano |
| vlastní HTML stránky - webová prezentace | ano |
*maximálně lze použít např:. 2x analogový vstup pro měření napětí a 1x čidlo vlhkosti
použitá relé :
dvě nezávislé relé, přepínací kontakty, max 0.5A pro 125Vac, nebo max 2A pro 30Vdc
další technické parametry na http://wiki.merenienergie.cz/index.php/SDS-SMALL-rev2
