Měření teplot

Měření teplot pomocí modulů SDS

Pomocí jakéhokoliv modulu SDS je možné měřit až několik desítek  teplot v různých prostředích s rozsahem od -55°C do 125°C. Používáme číslicové teplotní čidlo DS18B20 ,pro který firma DALLAS vyvinula originální jednovodičovou sběrnici, pomocí které komunikují jednoúčelové obvody tedy i teplotního čidlo DS18B20. Jelikož jsou SDS zařízení programovatelné logické automaty, je možné si pomocí nahraného programu nechat zasílat průběžné informace o teplotě na jakýkoliv komunikační přístroj který umí přijmout email a SMS.

U nejnovějších modulů SDS BIG a SMALL lze měřit odporová teplotní čidla a používat například čidlo PT1000 a měřit teploty až do 550°C a měřit tak například teploty v komíně.

O měřené teplotě vždy dostáváte plnohodnotné a detailní informace. Pro archivaci naměřených teplot je možné použít eportál měření energií. Všechny tyto služby jsou zdarma a je potřeba pouze se zaregistrovat do systému a postupovat dle návodu.

Aktuální teplotu můžete sledovat pomocí jakéhokoliv internetového prohlížeče v PC,tabletu nebo smartphonu odkudkoliv kde se nacházíte. Požadavky pro měření teplot jsou velice jednoduché a cenově přístupné pro všechny.

Teplotní čidla se zapojují k zařízení přes 1wire konektor, který je osazen na všech zařízeních. U modulu SDS Macro a BIG  je navíc i použitá je klasická ARK svorkovnice jako druhá sběrnice B. Doporučené čidlo je Dallas DS18B20. Správné zapojení více čidel dle obrázku nahoře. Při jiném zapojení není možné zaručit přesnou funkci. Všechny čidla mají jinou adresu čímž je dána jejich nezaměnitelnost. Webové rozhraní umožňuje čidla popsat podle umístění a vzájemně měnit jejich pořadí dle potřeby uživatele.

Aktuální zobrazení je přes webové rozhraní a také přes mobilní telefon , tablet apod. Dále také můžeme sledovat jednotlivé čidla při správném vypsání IP adresy . Například čidlo číslo 2 http://85.207.70.2:10000/temp2.htm .

Správný průběh zapojení teplotních čidel DS18B20 na telefonním kabelu.

Délka samotného kabelu je především daná napájením čidla. Pokud na čidle naměříme napětí 2,7 - 3,3V je délka kabelu téměř neomezená. Odzkoušeno na délce kabelu 100m.

technické parametry DS18B20:

• - napájení : +3,3 až 5,5V
• - rozsah měření : -55°C do +125°C (–67°F to +257°F)
• - přesnost měření na 0,5°C : –10°C do +85°C
• - pouzdro : 3-pin TO-92 (pin1 - GND , pin2 - DATA , pin3 - Vdd)
• - dopuručený kabel pro zapojení : UTP , 1Wire telefonní kabel plochý čtyřžílový

technické parametry PT 1000-550:

• Druh čidla teploty Pt1000
• Hodnota 1000Ω
• Tolerance tř. B 0,12 %
• Pouzdro TO92
• Teplotní koeficient 3850ppm/°C
• Pracovní teplota -70...550°C
• délka kabelu 1,5m
• ochranné pouzdro 6x50mm

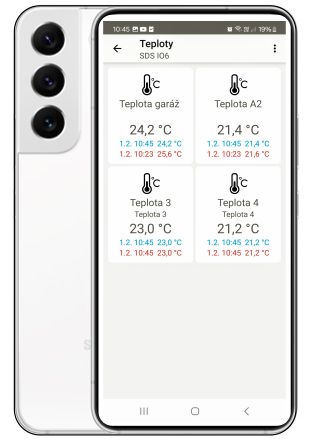

Ukázka zobrazení programu pro osm tepotních čidel vytvořeného pro modul SDS Micro.Zobrazení může být opět na každém tabletu nebo i smartphonu
