Aplikace SDS Odečty je určena pro moduly SDS SMALL/BIG/BIG2 ve verzi 64/128 a slouží pro vizualizaci aktuálních stavů S0 a ModBus elektroměrů a jejich zobrazení pomocí grafu a následně k odečtu naměřených hodnot a jejich dlouhodobou archivaci na paměťové kartě v zařízení. Další možnost využití je pro export 15-ti minutových odečtů pro OTE, kde je možnost buď stáhnout CSV soubor s odečty, nebo použít rovnou funkci pro Generování XML souboru.
Video prezentace programu SDS odečty S0 vstupů
skladem
Několik detailních záběrů na modul.
Aplikace SDS Odečty je určena pro moduly SDS SMALL/BIG/BIG2 ve verzi 64/128 a slouží pro vizualizaci aktuálních stavů S0 a ModBus elektroměrů a jejich zobrazení pomocí grafu a následně k odečtu naměřených hodnot a jejich dlouhodobou archivaci na paměťové kartě v zařízení. Další možnost využití je pro export 15-ti minutových odečtů pro OTE, kde je možnost buď stáhnout CSV soubor s odečty, nebo použít rovnou funkci pro Generování XML souboru.
verze programu pro moduly SDS BIG2 64/128:
Aplikace SDS Odečty se skládá ze dvou částí, z FULL-C programu, který se do SDS nahraje poslední vydanou verzí FULLC.exe a ze zdrojových kódů webové části, které se překopírují na SD kartu (adrešář WEB) a poté vloží do SDS. Pro správné fungování musí být v SDS i poslední verze firmware! Po úspěšném nahrání webové stránky a FULL-C programu by v SDS modulu bude na IP adrese .../web/index.html dostupná výchozí webová stránka.
Program je dodán včetně micro SD karty.
Aplikace SDS Odečty si většinu nastavení S0 vstupů načítá z konfigurace SDS, takže to, co je vidět ve webové administraci SDS, bude vidět i na webu. Jedná se o názvy S0 vstupů, koeficienty měřidel, jednotky, ceny, atd.. V rámci stránky je dostupná nápověda, která se skrývá pod různými ikonami v rámci stránky. Nápověda se aktivuje po najetím myši na danou ikonu.

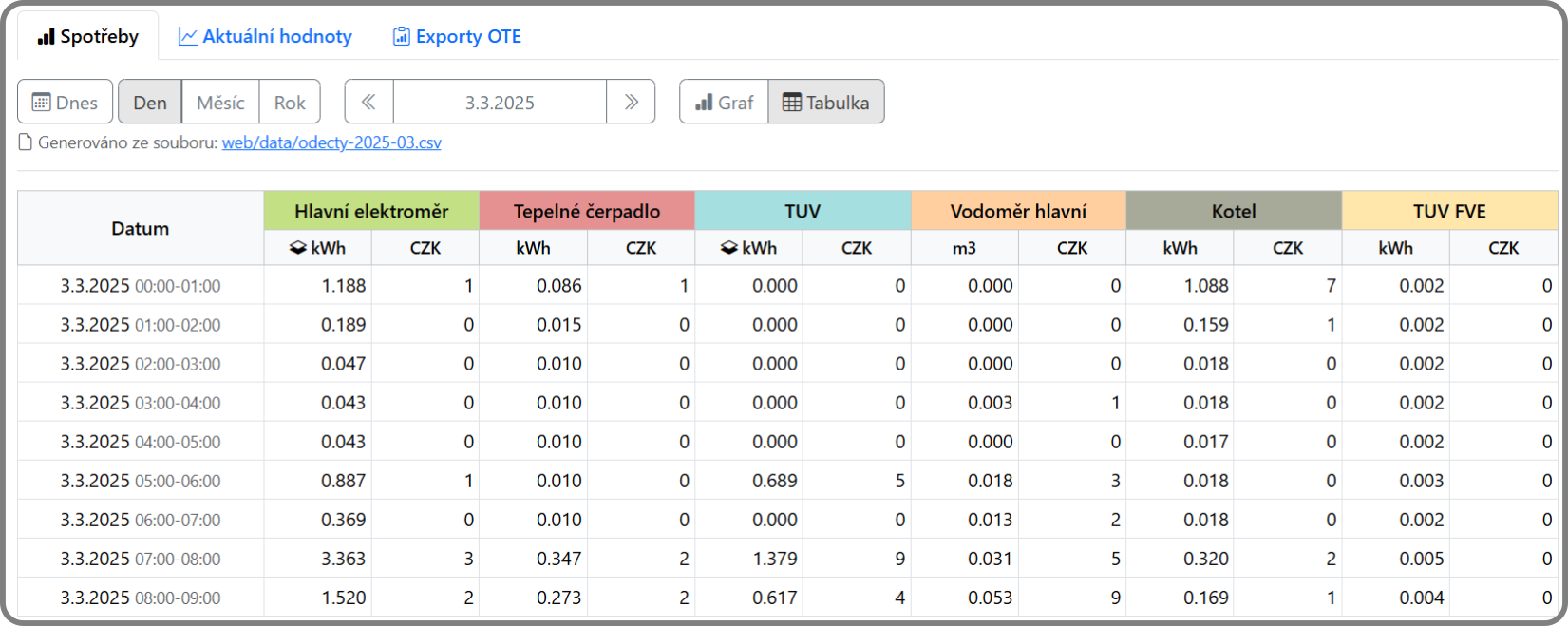

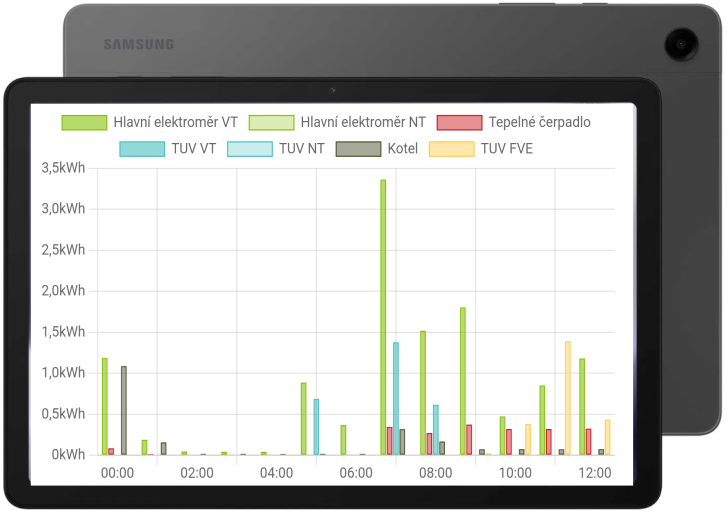

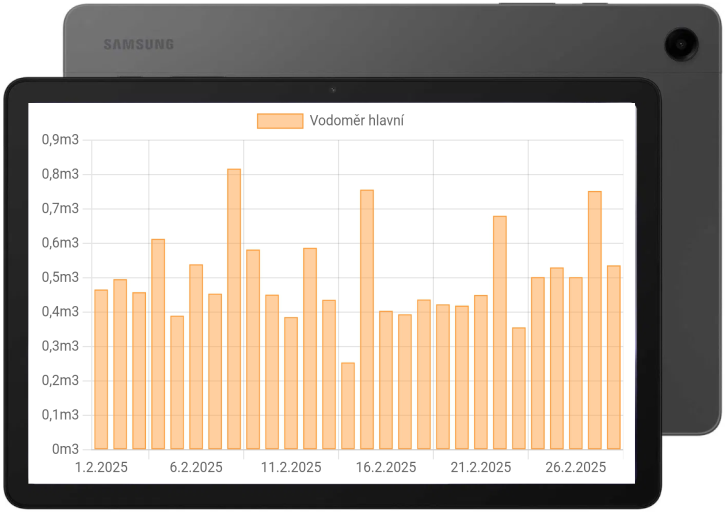

Odečty jsou ukládány na SD kartu v zařízení SDS, do jednotlivých CSV souborů. Tyto soubory jsou pak následně webovou aplikací načteny a jsou z nich generována data pro grafy a tabulku. Kromě odečtů je ukládána i cena,, která je vypočítaná ze zadané ceny za jednotku v administraci SDS. Pokud se změní cena za danou veličinu, jen se změní v administraci SDS. Po změně ceny nebudou ovlivněny již existující historické odečty.

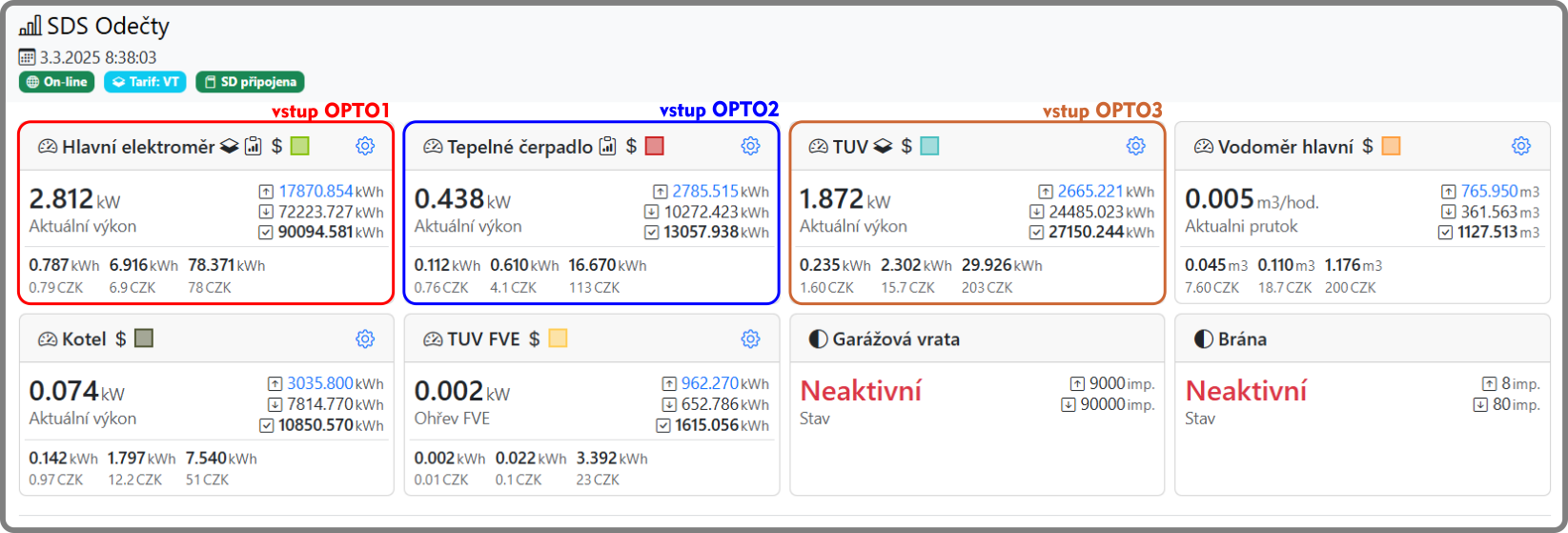

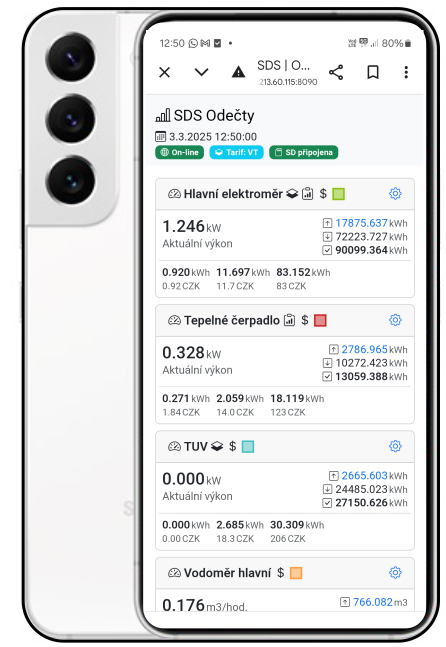

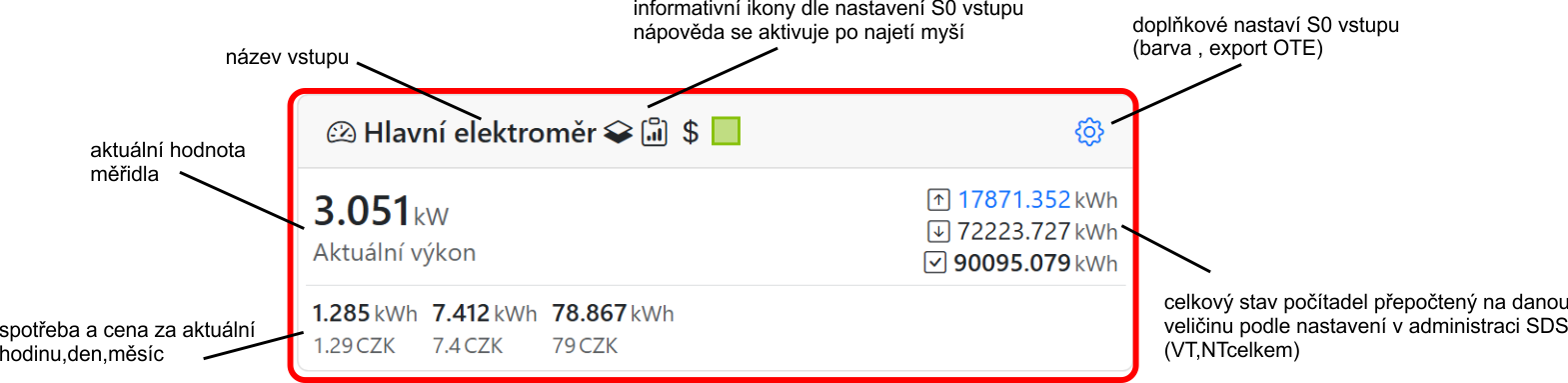

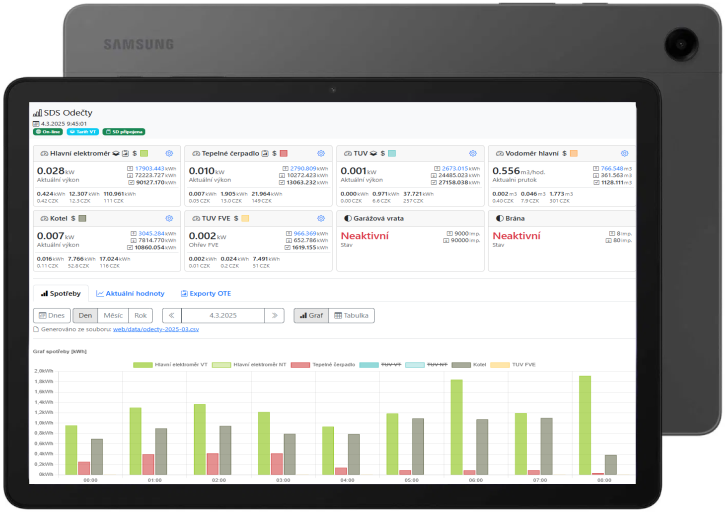

Pro každý jednotlivý S0 vstup a MODBUS elektroměr je na stránce v horní části samostatný panel, ve kterém jsou zobrazeny všechny možné informace a tyto informace se dynamicky mění v pravidelných časových intervalech.
Celkově je možné ve verzi programu 2.1 zobrazit 8x S0 vstup a 4x elektroměr s ModBus komunikací. Podporované typy jsou PRO380-Mod a PRO1-Mod .
