Program SDS odečty v4.0

Aplikace SDS Odečty v4 je určena pro moduly SDS SMALL2/BIG2 512. Slouží k:

• vizualizaci hodnot S0 vstupů
• vizualizaci hodnot elektroměrů s komunikací Modbus a MBus

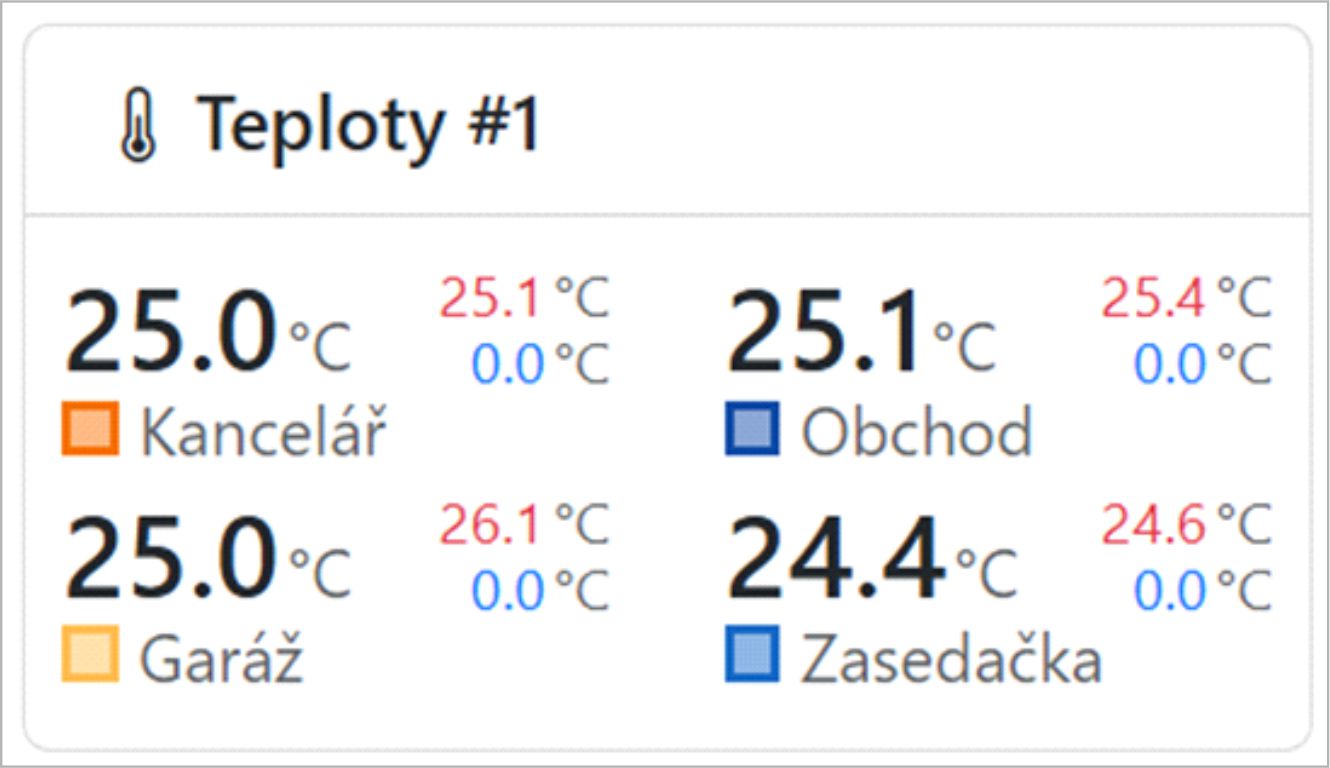

• vizualizaci hodnot z čidel teploty a vlhkosti
• vizualizaci stavů relé s možností nastavení spínání podle čidel, S0 vstupů nebo časovače

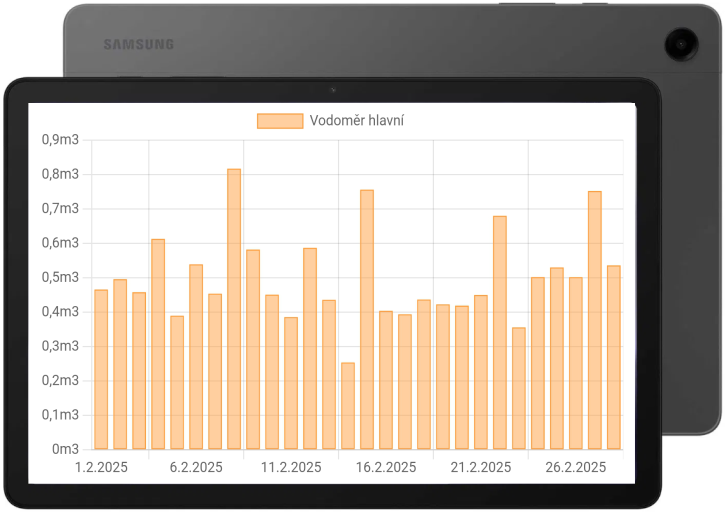

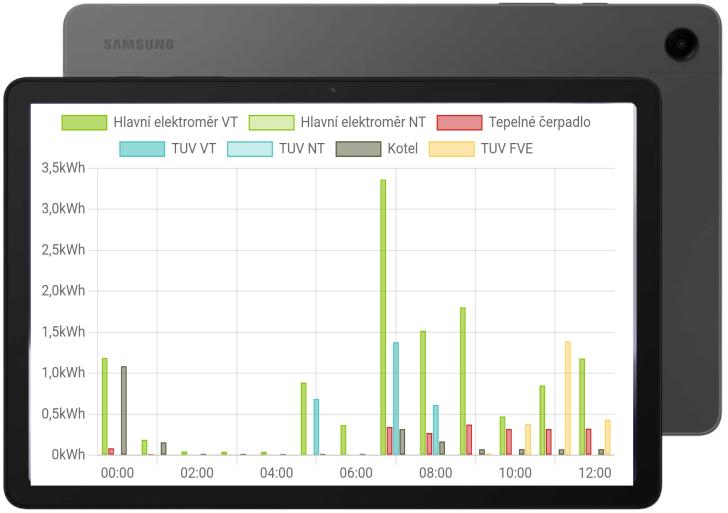

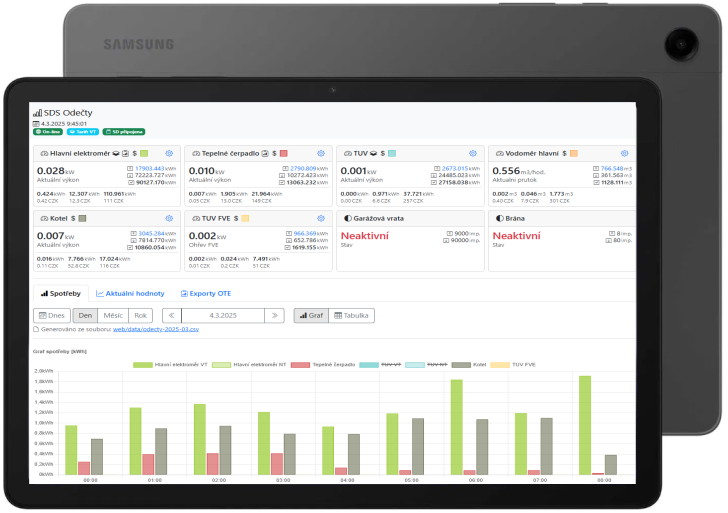

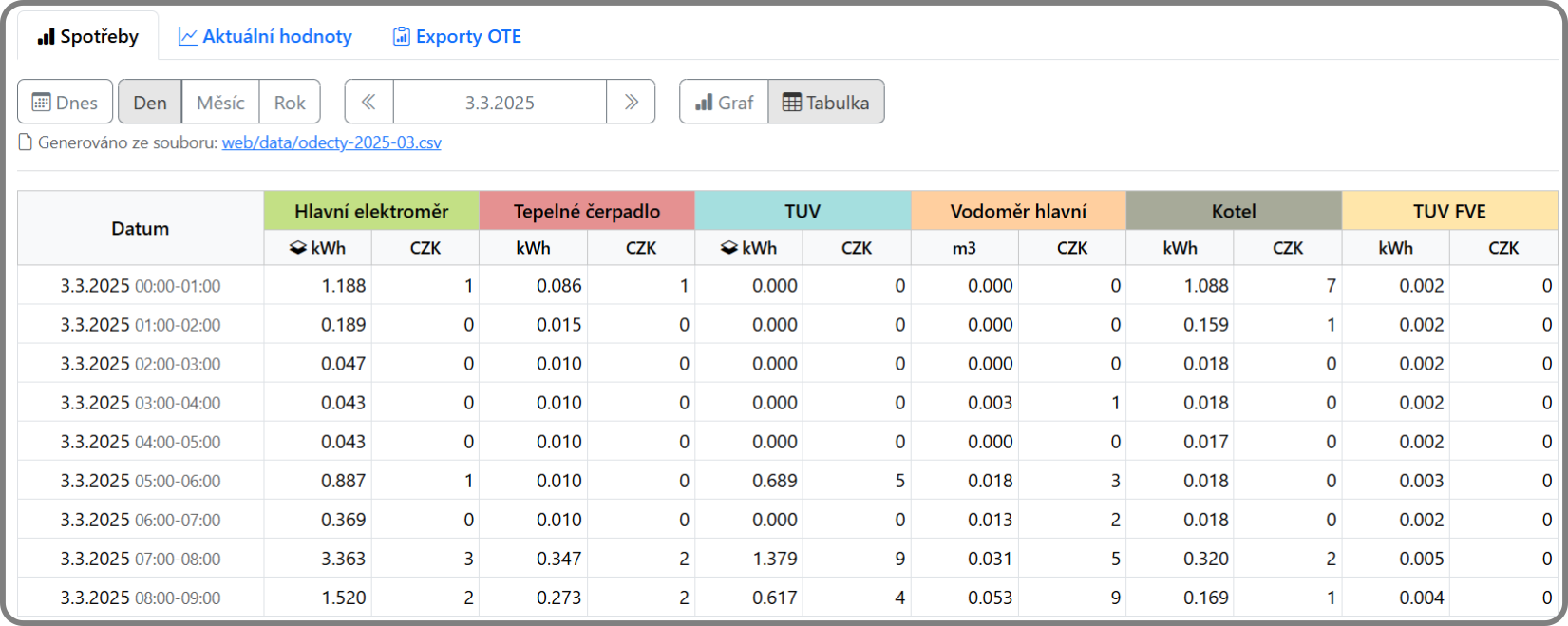

• zobrazení hodnot v grafech nebo tabulce
• odečtu a dlouhodobé archivaci dat na SD kartě
• exportu 15 minutových odečtů pro OTE (CSV nebo generování XML)

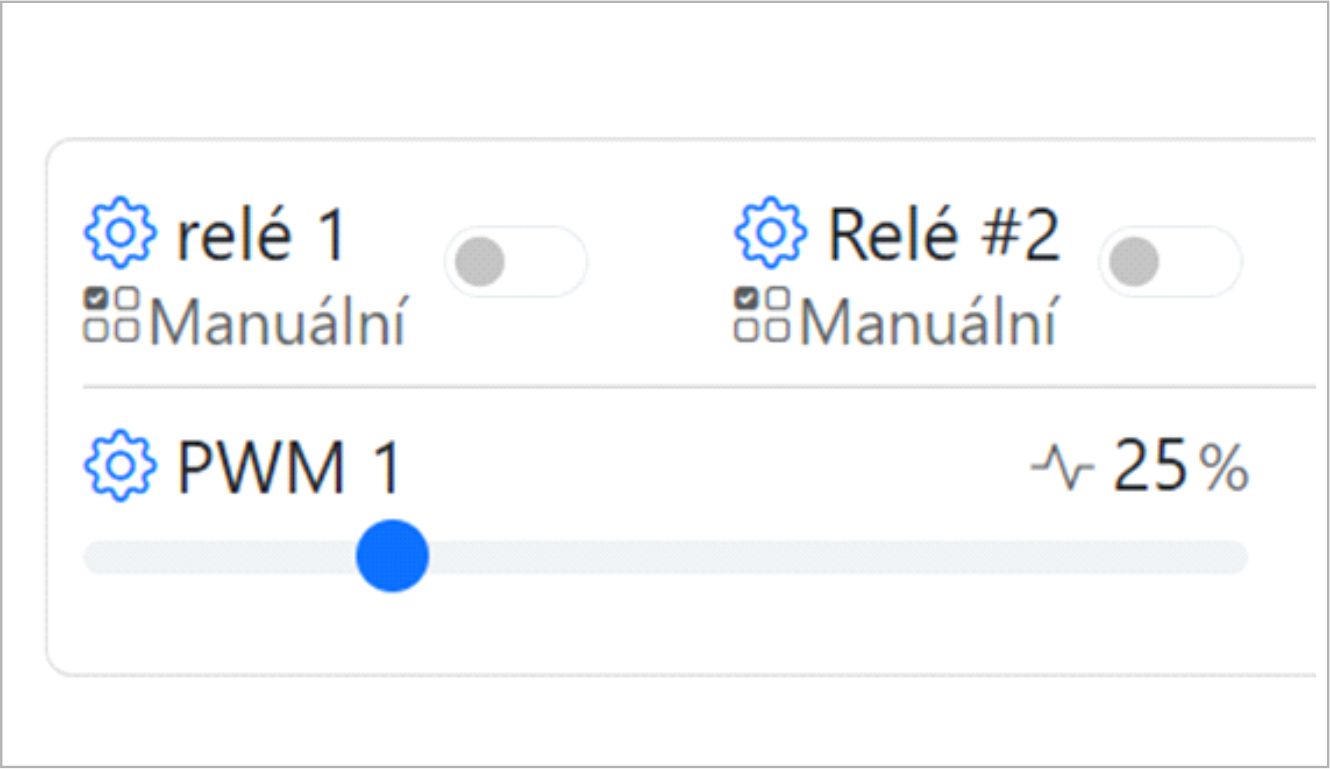

• vizualizaci PWM včetně PWM regulace na základě hodnot z elektroměru Modbus a MBus

Aplikace SDS Odečty se skládá ze dvou částí, z FULL-C programu, který se do SDS nahraje poslední vydanou verzí FULLC.exe a ze zdrojových kódů webové části, které se překopírují na SD kartu (adrešář WEB) a poté vloží do SDS. Pro správné fungování musí být v SDS i poslední verze firmware! Po úspěšném nahrání webové stránky a FULL-C programu by v SDS modulu bude na IP adrese .../web/index.html dostupná výchozí webová stránka.

Popis programu

Program je dodán včetně micro SD karty.

Aplikace SDS Odečty si většinu nastavení S0 vstupů načítá z konfigurace SDS, takže to, co je vidět ve webové administraci SDS, bude vidět i na webu. Jedná se o názvy S0 vstupů, koeficienty měřidel, jednotky, ceny, atd.. V rámci stránky je dostupná nápověda, která se skrývá pod různými ikonami v rámci stránky. Nápověda se aktivuje po najetím myši na danou ikonu.

Odečty jsou ukládány na SD kartu v zařízení SDS, do jednotlivých CSV souborů. Tyto soubory jsou pak následně webovou aplikací načteny a jsou z nich generována data pro grafy a tabulku. Kromě odečtů je ukládána i cena,, která je vypočítaná ze zadané ceny za jednotku v administraci SDS. Pokud se změní cena za danou veličinu, jen se změní v administraci SDS. Po změně ceny nebudou ovlivněny již existující historické odečty.

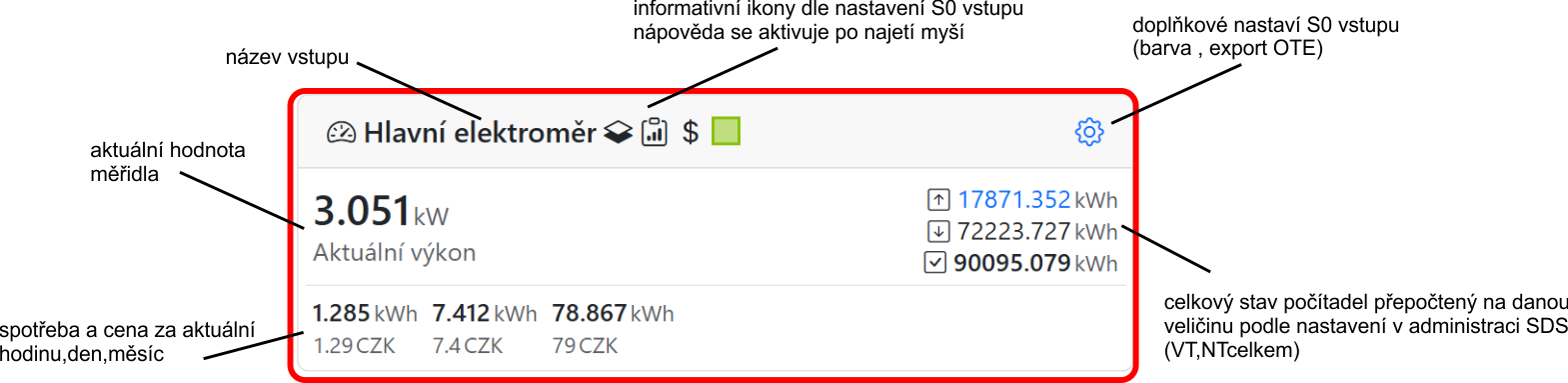

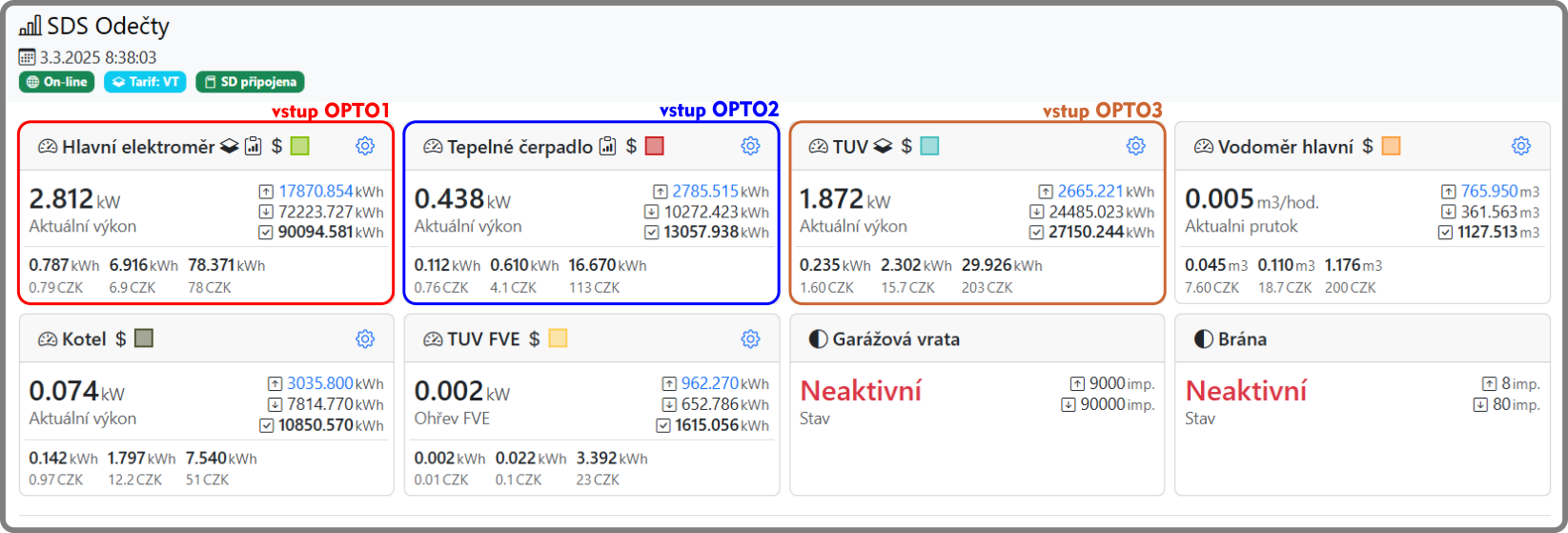

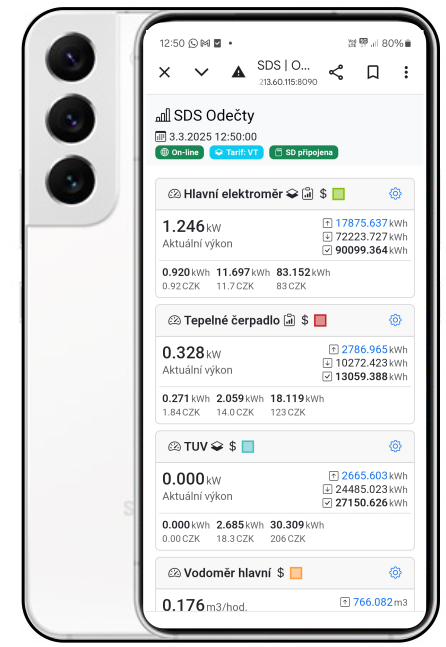

Pro každý jednotlivý S0 vstup,teploty ,MODBUS a MBUS elektroměr je na stránce v horní části samostatný panel, ve kterém jsou zobrazeny všechny možné informace a tyto informace se dynamicky mění v pravidelných časových intervalech.

Celkově je možné ve verzi programu 4 zobrazit 8x S0 vstup,4x elektroměr s ModBus(MBus) komunikací. Podporované typy jsou PRO380-Mod,PRO1-Mod,PRO380-Mbus.

V případě zapojení většího počtu elektroměrů s komunikací Mbus nabo ModBus je potřeba použít cloudové služby.

Více informací na info@onlinetechnology.cz
