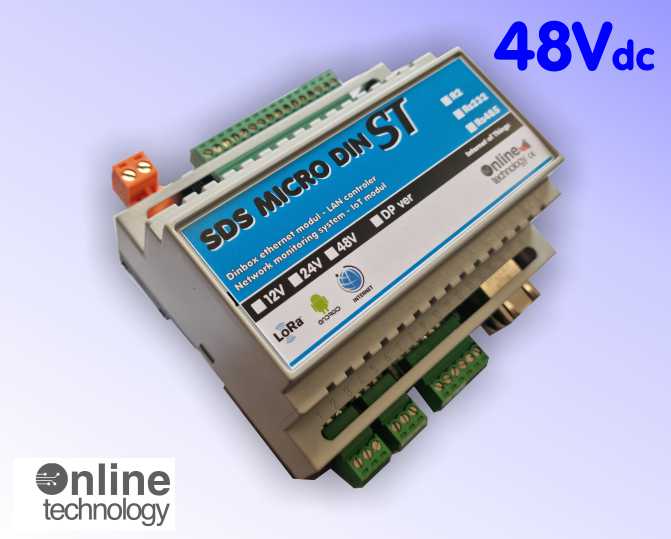

SDS MICRO DIN ST DP R2 LAN Kontroler

SDS MICRO DIN ST DP R2 LAN Kontroler

Nový modul výrobků SDS MICRO ST DP pokračuje v úspěšném modelu verze SDS MICRO E a ST . Novější HW řešení přináší navíc další S0 vstup, zálohovou baterii pro měření S0 vstupů, násuvné svorkovnice a hlavně nový procesor , který umožňuje rychlejší a stabilnější nahrání nového firmwaru. ST DP verze má navíc napájení až do 65V DC nebo 40V AC. Je dodávám jak pro uchycení na DIN lištu tak i jako samostatná deska. U této verze není již potřeba rozlišovat napájení podle použití relé. Další novinkou je udržení a aktualizace reálného času i při výpadku napájení (reálný čas udržován v chodu z baterie).

Video prezentace nového SDS MICRO ST

skladem

AutomatizaceBaterieDallas / RFID čipyEthernetExport datIP watchdogMěření energiíMěření napětíMěření teplotOvládání reléPWM outputVlhkost vzduchu

(2 477.00) 2 997.00 Kč s DPH

fotogalerie

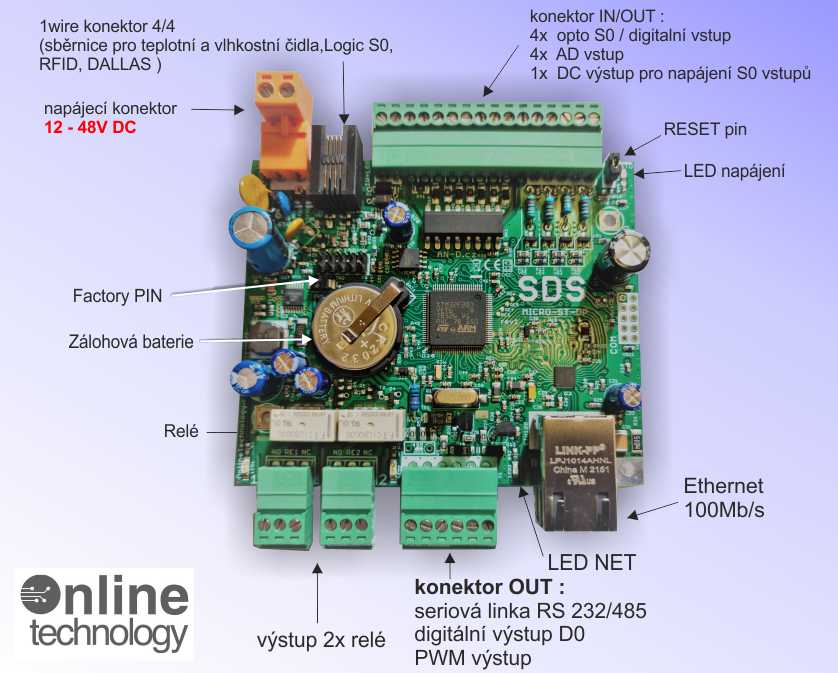

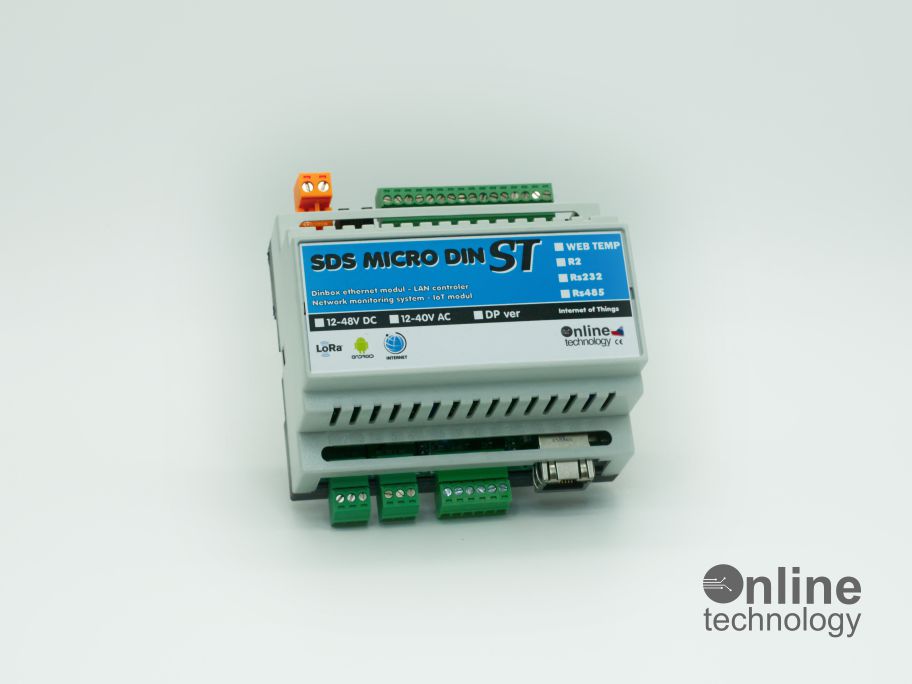

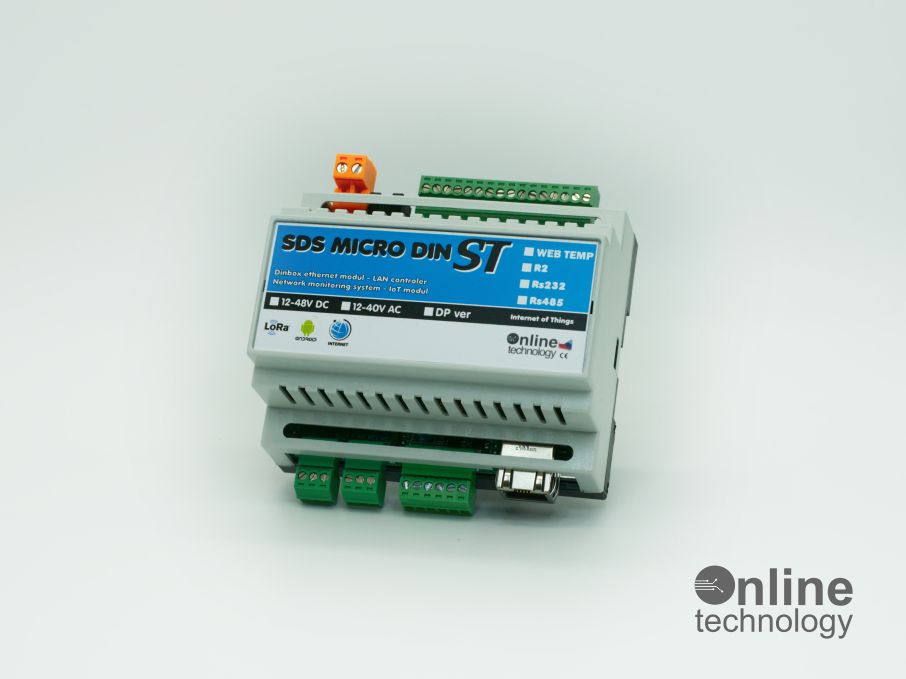

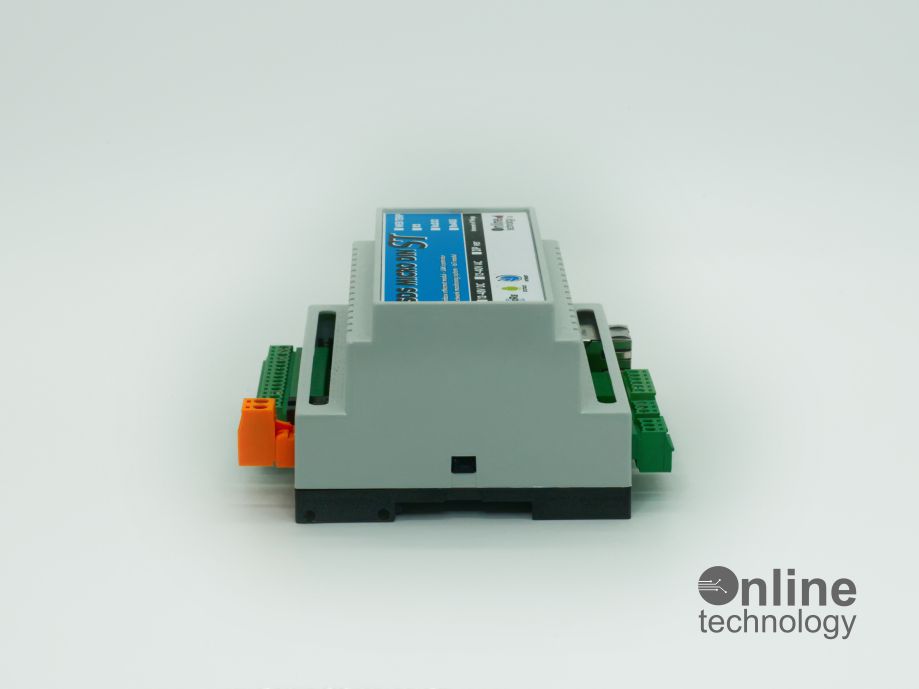

Několik detailních záběrů na modul.

Popis a základní funkce modulu

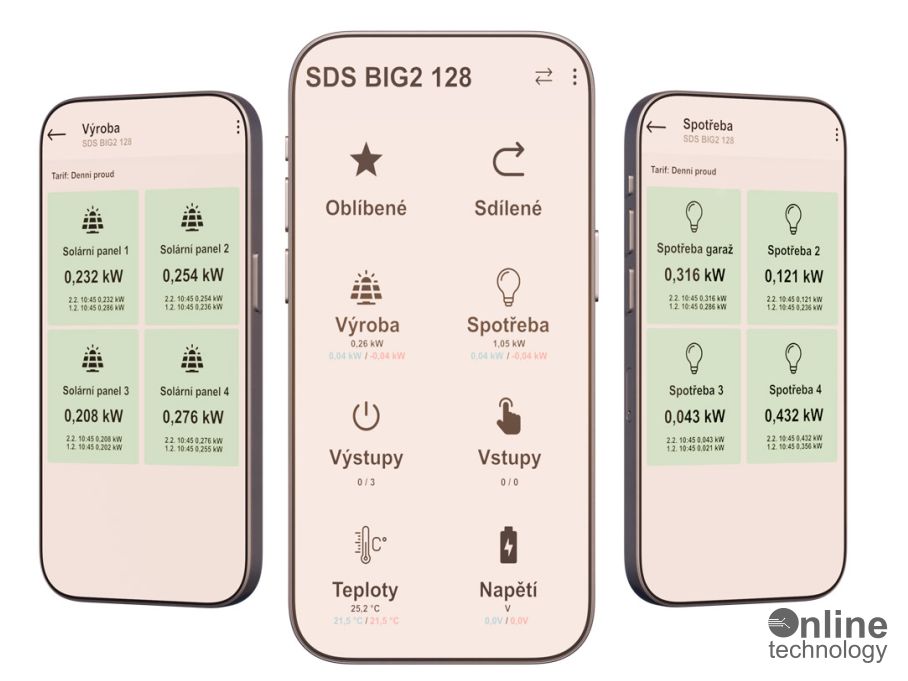

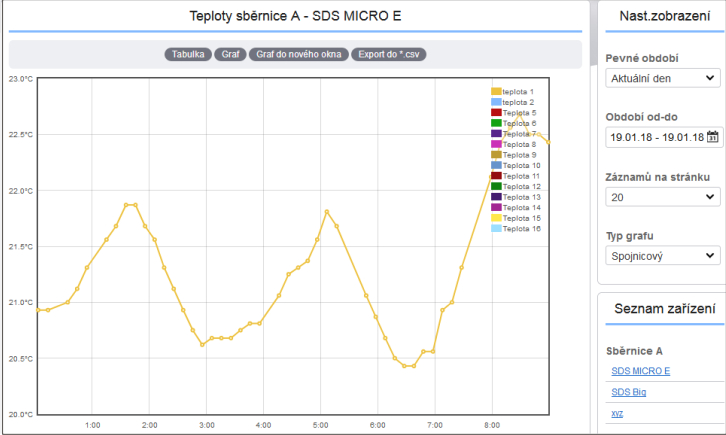

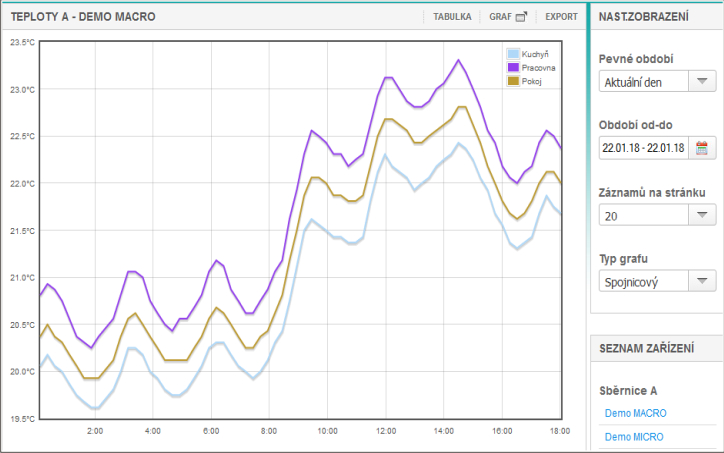

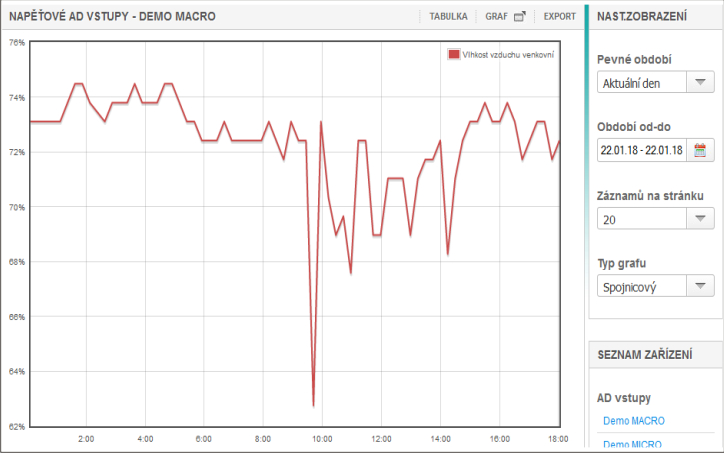

Monitorovací a řídící PLC/PAC modul SDS MICRO verze „ST DP“ s ethernetovým rozhraním LAN.Kombinuje chytré IoT řešení vzdáleného řízení, sledování a kontrolu několika funkcí a dat najednou.Modul nabízí jednoduché zapojení a okamžitý přístup k jednotlivým funkcím přes webové rozhraní, android aplikaci , HTML stránky nebo cloudové služby na portálu
www.merenidat.cz.

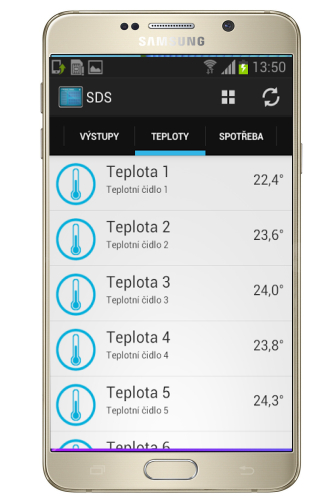

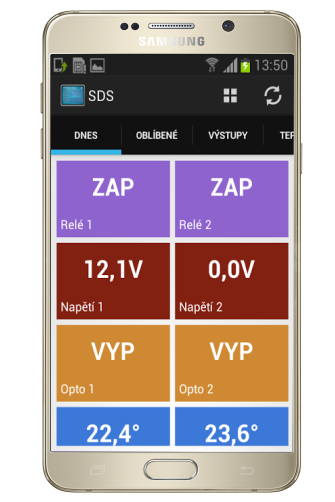

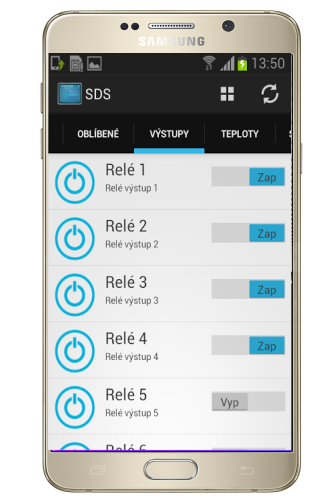

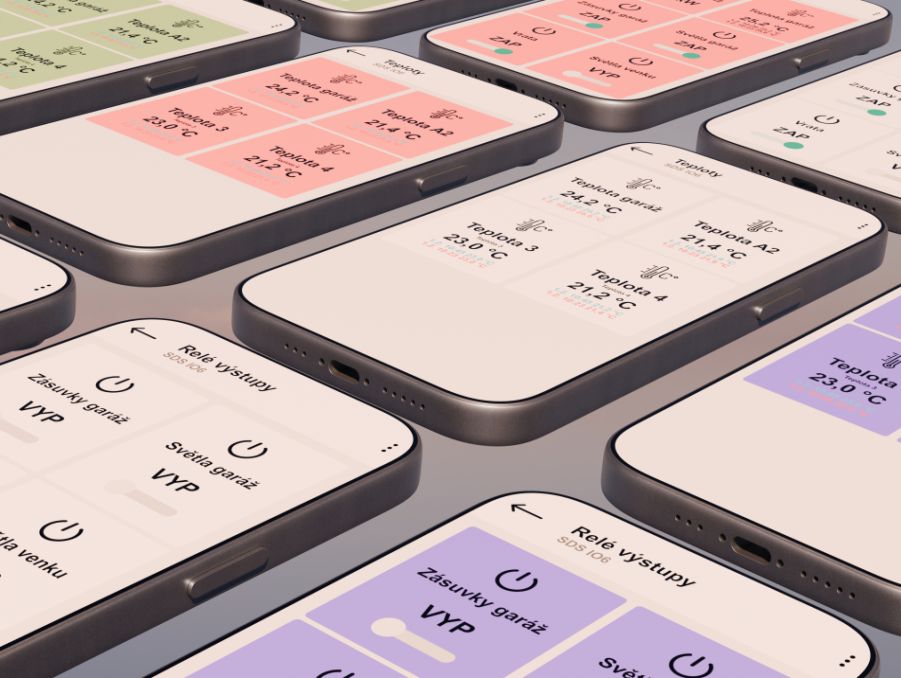

Android aplikace je k dispozici zdarma na Google Play jako SDS CONTROL PANEL. Dále modul využívá řadu komunikačních protokolů pro vyčítání informací (web, xml, txt,
SNMP a nově také MQTT a MODBUS TCP ).Můžete také programovat vlastní SDS-C program pro řízení a ovládání různých funkcí. Například při změně teploty sepni relé a zároveň pošli email apod. K tomu lze využít program SDS EASY LOGIC.

Lze si také vytvořit si vlastní HTML prezentaci.

K prvotnímu nastavení je potřeba připojení k PC. Při dalším využitý již není potřeba mít PC neustále připojené.

výrobní nastavení:
IP: 192.168.1.250
maska: 255.255.255.0
brána: 192.168.1.1
heslo: test

- přístup do základního webového rozhraní z výroby 192.168.1.250/login.htm
- přístup do uživatelského rozhraní HTML 192.168.1.250/user.htm
- odhlášení z uživatelského rozhraní 192.168.1.250/ulogin.htm

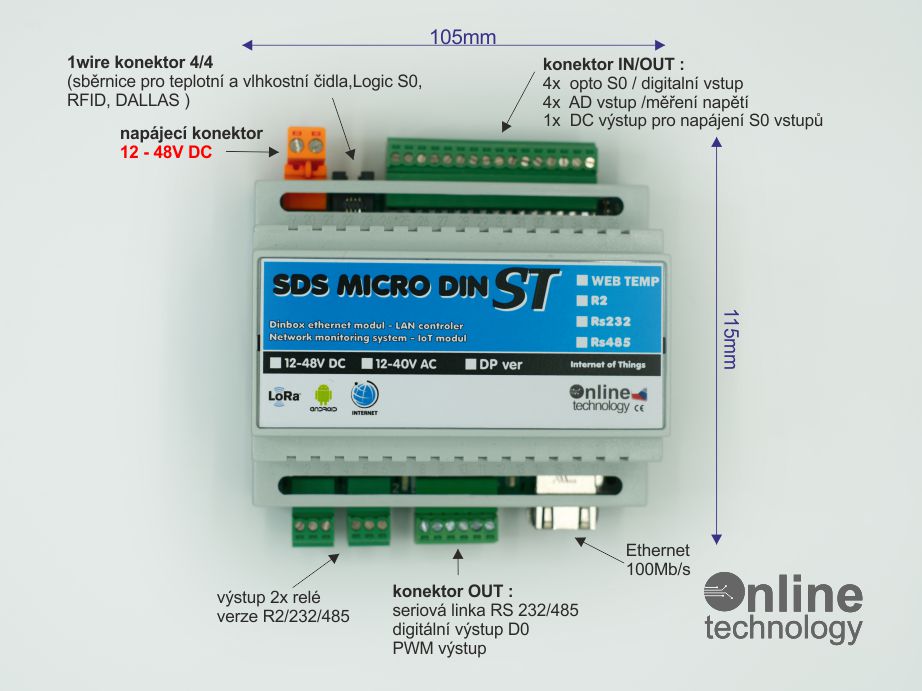

Funkce modulu SDS Micro ST DP  :

název funkceupřesnění
 připojení k EthernetuRJ45/Ethernet 100Mbit/s
 rozměry DIN verze DIN krabice, 6M , 105x115x65mm (rozměry včetně svorkovnic)
 rozměry LIGHT verze105x115mm (rozměry včetně svorkovnic)
 napájení                                      12 - 65V DC  , 12 - 40 V AC
 odběrdo 1W
 komunikační protokolyweb,xml,txt,SNMP atd. , UDP, MQTT, MODBUS TCP
 výstupy pro připojení kabelunásuvné svorkovnice
 paměťdataflash
 webový teploměr ano/16x čidlo DS18B20
 optické vstupy/měření el.energie,vody,plynuano/4x +1x LOGIC S0
 výstup pro externí reléano 2x (typ SDS MICRO DIN ST , SDS MICRO LIGHT ST
 integrované relé ano/2x (typ MICRO DIN R2,232,485) a SDS MICRO LIGHT ST R2
 napájení relé není již potřeba rozlišovat podle typu modulu a napájení
 čidlo vlhkosti analog*ano/4x na alnalogové vstupy
 čidlo vlhkosti a teploty 1wireano/ 16x zapojení k 1wire sběrnici
 analogový napěťový vstup 0-65V dc*ano/4x
 IP watchdogano
 Digitální výstup D0ano
 PWM výstupano
 vlastní SDS-C programano
 vlastní HTML stránkyano
 připojení k portálu ano (zdarma)
 převodník RS485ano verze SDS MICRO DIN ST 485
 převodník RS232ano verze SDS MICRO DIN ST 232
zálohová baterie ano
  • *maximálně lze použít např.: 2x analogový vstup pro měření napětí a 2x čidlo vlhkosti
  • *osazení součástek na obrázku vždy nemusí odpovídat skutečnému využití modulu



Příklady použití :

Pro Internet providery
• online dohled a měření teploty
• online dohled a měření napětí baterií
• online dohled a měření odběru elektrické energie na jednotlivých bodech
• watchdog
• výpadky napájení 230V

Pro domácí a průmyslové využití
• ovládání elektrospotřebičů
• řízení osvětlení
• kontrola a dohled nad skleníkovým systémem (teplota,vlhkost, zavlažování,
• větrání)
• měření teplot, vlhkosti
• přes externí měřiče měření přítomnosti oxidu uhličitého
• solární systémy
• tepelného čerpadla
• kontrola přítomnosti napětí 230V
• měření fotovoltaických panelů (např. dodávaný výkon)
• větrné elektrárny
• rychlost větru
• řízení otáček ventilátorů
• nabíjení kontrola napětí a nabíjení baterií
• spotřeba a výroba elektrické energie
• přepínání mezi nízkým a vysokým tarifem
• převodník RS485 - připojení dalších I/O reléových výstupů a vytvoření si tak
jednoduché domácí automatizace
• převodník RS232
• použitím softwaru SDS EasyAccess můžete získat ze zařízení funkci ONLINE přístupového zařízení - jako pro RFID tak i pro DALLAS čipy s online kontrolou
• použitím softwaru SDS EasyLogic můžete získat ze zařízení logiské funkce jako například :

Signalizaci výpadku 230V - stav výpadku lze zaslat na email případně pomocí relé sepnout další prvek ochrany
Překročení nastavené spotřeby elektrické energie – informaci o překročení nastavené hodnoty odběru elektrické energie lze zaslat emailem nebo opět sepnout relé nebo jiný výstup
Jednoduchý online termostat – nejenom můžeme sladovat online teploty, ale při překročení nastavených hodnot můžeme opět spínat jednotlivé výstupy relé a dostal informaci na email
Signalizace stavu zařízení – na digitálních vstupech můžeme sledovat stav dalších zařízení například: magnetický kontakt dveří a oken – při jejich sepnutí dojde k sepnutí digitálního vstupu a zaslání informace na email nebo opět sepnutí dalších výstupů relé
Hlídání stavu napětí – na analogových vstupech můžeme sledovat stav baterií a při poklesu pod nastavenou hodnotu zaslání informace na email nebo opět sepnutí dalších výstupů relé

Pokud budete chtít software EasyLogic do modulu SDS MICRO nahrát , uveďte to prosím do poznámky v objednávce. Samozřejmě si můžete software nahrát kdykoli později,po seznámení s funkcemi modulu.

TECHNICKÉ PARAMETRY

• Napájení 12-65 V DC a 12 - 40 V AC
• 4x galvanicky izolované digitální vstupy pro odečet zařízení s impulsním výstupem nebo signalizaci stavu ON-OFF (1 vstup navíc oproti modulu SDS MICRO E)
• 2x reléový výstup - maximální zatížení kontaktu je 35Vdc při proudu 1A (odporová zátěž)
• Ethernet 100 Mbit
• 4x Analogový vstup (0-65V DC) (dle domluvy lze změnit vstupní rozsah měření)
• 1wire sběrnice pro snímače teploty a vlhkosti
• 1 wire sběrnice jako další vstup LOGIC S0 (pro toto využití se doporučuje použí desku SDS OPTO817)
• Sériová komunikace - RS232 nebo RS485
• 1x digitální výstup
• 1x PWM výstup
• Záložní baterie a udržení a aktualizace reálného času i při výpadku napájení (reálný čas udržován v chodu z baterie)
• RESET PIN
• Zakázkové programování logických funkcí - program SDS C a uživatelské HTML stránky
• Nový procesor - rychlejší a stabilnější nahrání nového firmwaru
• Násuvné svorkovnice pro jednodušší zapojení

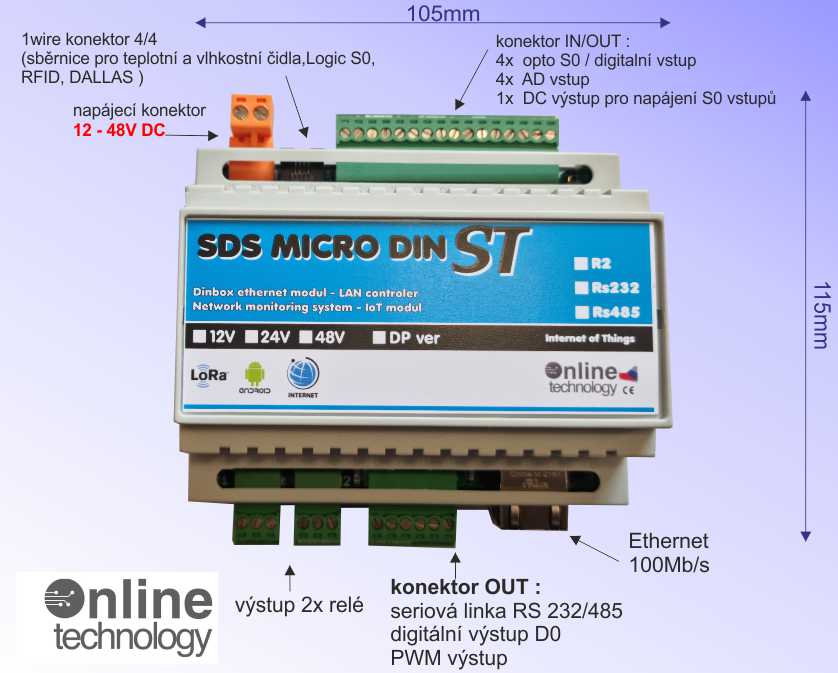

Rozměry :
LIGHT verze : 105x115mm (rozměry včetně svorkovnice)
DIN verze : 105x115x65mm (rozměry včetně svorkovnice)


Typ osazených relé (relé osazeno na DPS) :
Elektromagnetické relé s DC cívkou

  • Jmenovité napětí cívky 3V DC
  • Max. proud kontaktů 2A Zatížitelnost kontaktů AC @R(při odporové zátěži) 0.3A / 125V AC
  • Zatížitelnost kontaktů DC @R(při odporové zátěži) 1A / 30V DC
  • Odpor cívky 32.1Ω
  • Vnější rozměry 15.2x7.7x9.4mm
  • Pracovní teplota -40...85°C
  • Odpor kontaktů 150mΩ
Zapojení



Zapojení jednoho vstupu pro impulzní měření

Zapojení tří vstupů pro impulzní měření

Zapojení s možností ruzdělení tarifu

Zapojení vstupu LOGIC S0 s přídavnou deskou OPTO817

Zapojení teplotních čidel k 1-Wire sběrnici ,  čislo DS18B20 označení vývodů



Zapoejneí sběrnice pro teplotní čidla

Zapojení relé osazených na desce

Zapojení výstupu pro sepnutí externích relé (verze SDS MCRO DIN ST. LIGHT ST)

Zapojení čidla vlhkosti na analogové vstupy



Zapojení nových čidel teplot a vlhkosti na sběrnici 1wire
