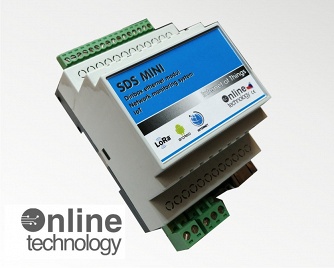

SDS MINI DIN LAN Kontroler

SDS MINI DIN LAN Kontroler

Nový modul výrobků SDS doplňující první produktovou řadu, kde již patří moduly SDS MICRO a MACRO . Monitorovací a řídící PLC/PAC modul SDS ethernetový rozhraním LAN 100Mbit/s.
Kombinuje chytré IoT řešení vzdáleného řízení, sledování a kontrolu několika funkcí a dat najednou. Modul pro uchycení na DIN lištu o rozměrech 4M.

není skladem

AutomatizaceBaterieDallas / RFID čipyEthernetExport datIP watchdogMěření energiíMěření napětíMěření teplotOvládání reléPWM outputVlhkost vzduchu

(0.00) 0.00 Kč s DPH

fotogalerie

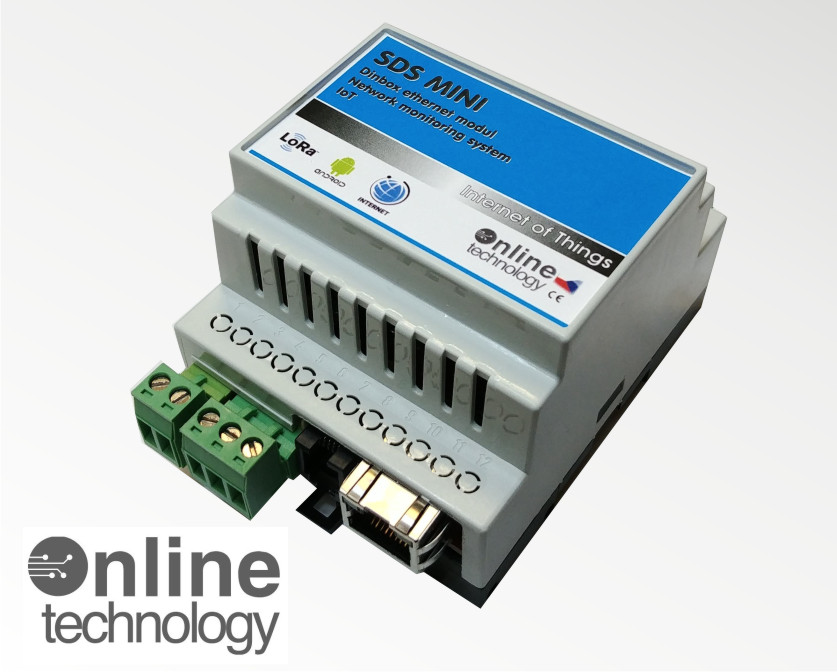

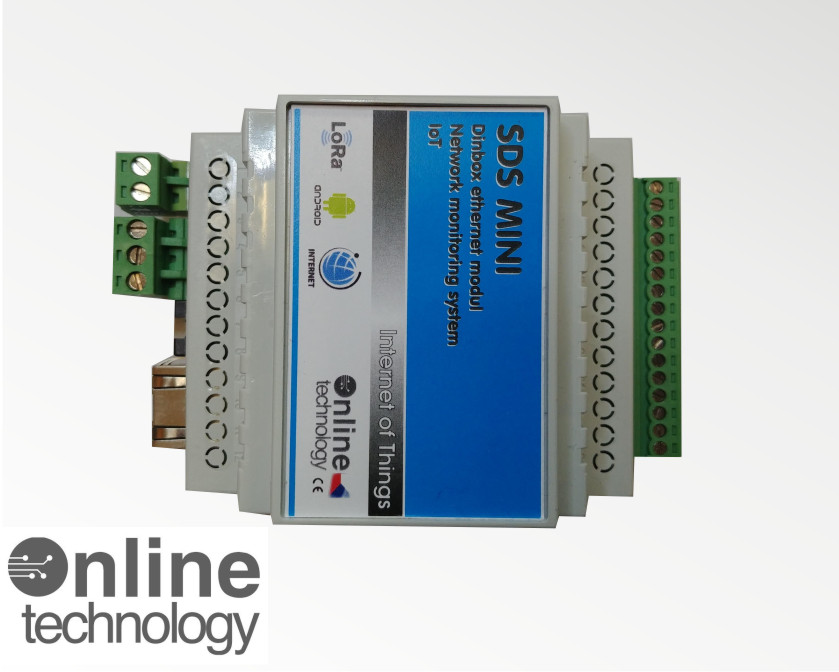

Několik detailních záběrů na modul.

Popis a základní funkce modulu

Nový modul výrobků SDS doplňující první produktovou řadu, kde již patří moduly SDS MICRO a MACRO . Monitorovací a řídící PLC/PAC modul SDS ethernetový rozhraním LAN 100Mbit/s.
Kombinuje chytré IoT řešení vzdáleného řízení, sledování a kontrolu několika funkcí a dat najednou.

Modul nabízí jednoduché zapojení a okamžitý přístup k jednotlivým funkcím přes :

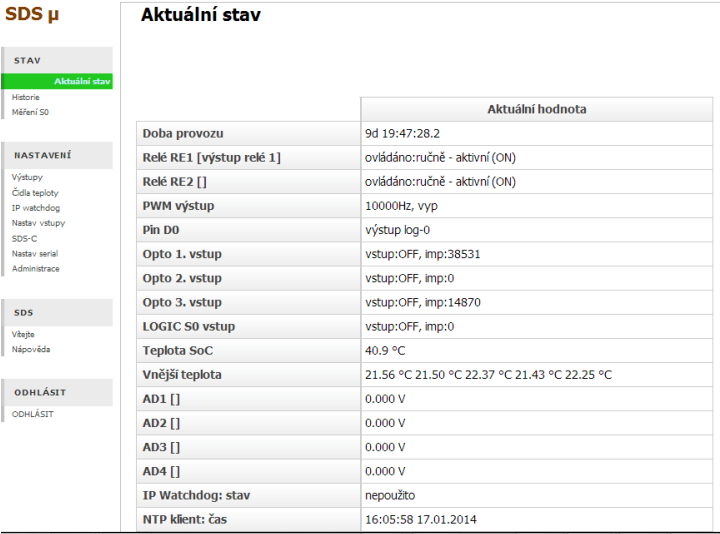

  • webové rozhraní
  • android aplikaci
  • HTML stránky

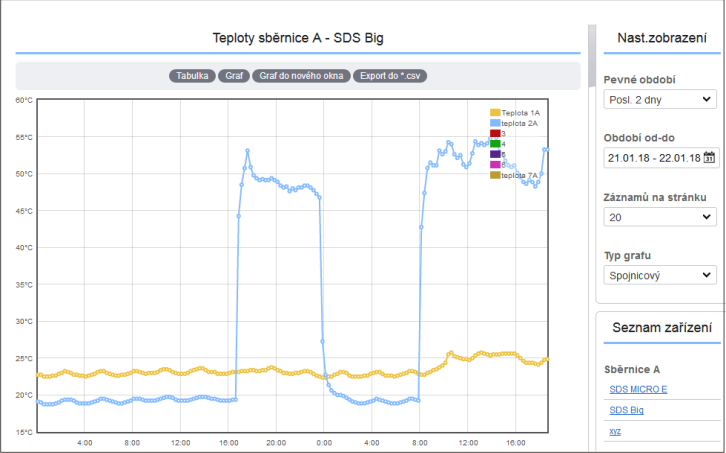

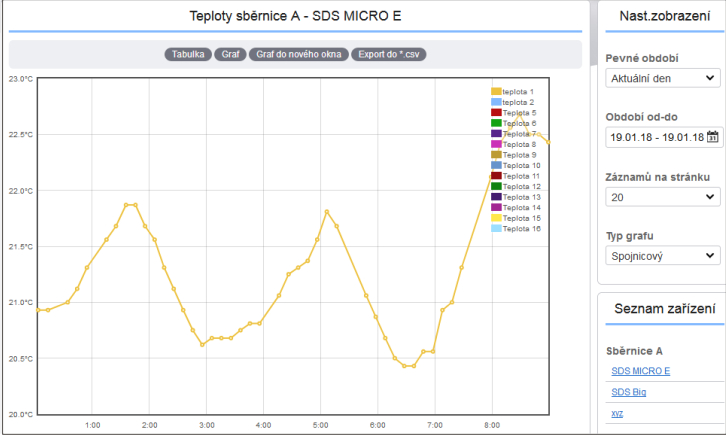

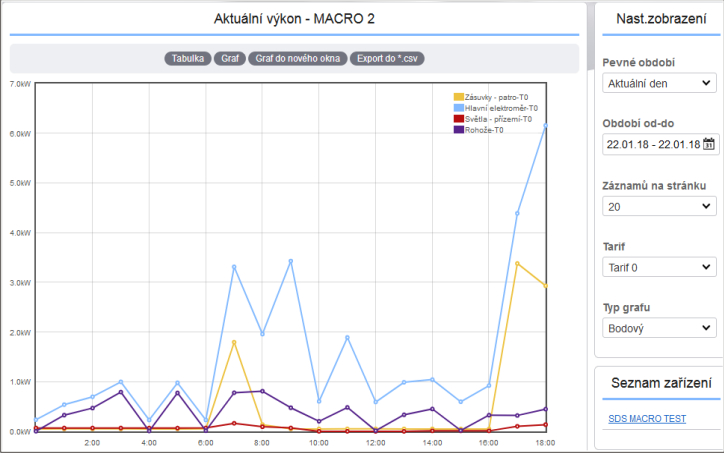

  • cloudové služby na portálu ENERGYCLOUD.MERENI ENERGIE.CZ s historii měření až dva roky
  • uživatelský programátor logických funkcí SDS EASY LOGIC

Všechny tyhle funkce získáváte zároveň s nákupem SDS modulů zdarma.

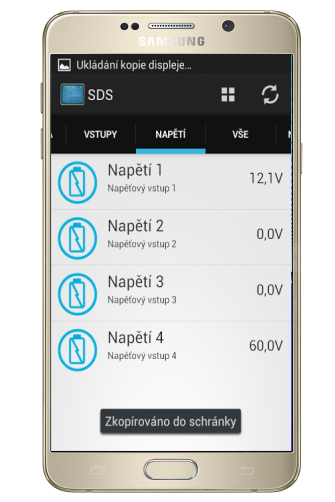

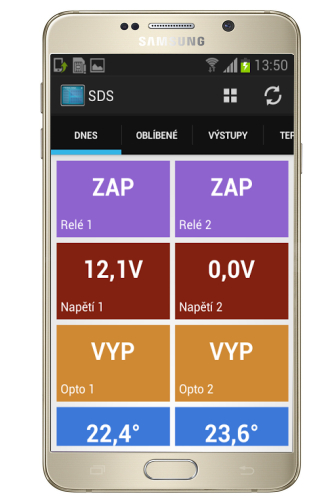

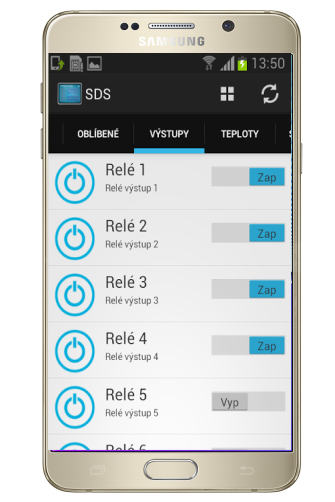

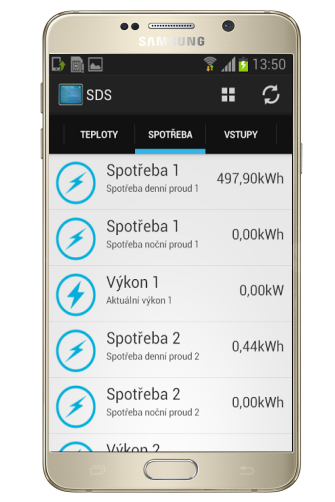

Android aplikace je k dispozici  na Google Play jako aplikace SDS CONTROL PANEL.
Dále modul využívá řadu komunikačních protokolů pro vyčítání informací (web, xml, txt, SNMP atd.).

Můžete také programovat vlastní SDS-C program pro řízení a ovládání různých funkcí.
Například při změně teploty sepni relé a zároveň pošli email apod. K tomu lze využít program SDS EASY LOGIC.

Pomocí programu SDS EASY ACCESS lze také z modulu MINI udělat plnohodnotný IP přístupový systém pro 300 RFID karet 125KHz nebo klíčenek DALLAS.

Lze si také vytvořit si vlastní HTML prezentaci pro přehlednější zobrazení měřených hodnot.Stránka je zobrazována z adresy např.: 192.168.1.250/user.htm nebo z menu SDS C.

K prvotnímu nastavení je potřeba připojení k PC. Při dalším využití již není potřeba mít PC neustále připojené.

Pravidelně je vydáván nový firmware s novými funkcemi.

Modul je dodáván pro uchycení na DIN lištu (4M). Pro připojení vodičů jsou k dispozici ARK nebo násuvné svorkovnice.

Příklady využití :

Internet provider :

  • online dohled a měření teploty
  • online dohled a měření napětí baterií
  • online dohled a měření odběru elektrické energie na jednotlivých bodech
  • IP watchdog

pro domácí a průmyslové využití :



  • ovládání elektrospotřebičů
  • jednoduchým nahráním softwaru SDS EASY CONTROL můžete získat ze zařízení funkci ONLINE přístupového zařízení - jako pro RFID tak i pro DALLAS čipy
  • řízení osvětlení
  • měření teplot, vlhkosti
  • kontrola a dohled nad skleníkovým systémem (teplota,vlhkost, zavlažování, větrání)
  • přes externí měřiče měření přítomnosti oxidu uhličitéhosolární systémy
  • tepelného čerpadla
  • kontrola přítomnosti napětí 230V
  • měření fotovoltaických panelů (např. dodávaný výkon)
  • větrné elektrárny
  • rychlost větru
  • řízení otáček ventilátorů
  • nabíjení kontrola napětí a nabíjení baterií
  • spotřeba a výroba elektrické energie
  • přepínání mezi nízkým a vysokým tarifem
  • převodník RS485 - připojení dalších I/O releových výstupů a vytvoření si tak jednoduché domácí automatizace
  • převodník RS232
  • jednoduchá možnost připojení GSM modulu

 upozornění : možnost jednotlivých funkcí se může lišit dle typu modulů

Funkce modulu SDS MINI Light :

název funkceupřesnění
 připojení k EthernetuRJ45/Ethernet 100Mbit/s
 provedeníDIN krabice, 4M , 69x85x57mm
 napájení                                      12 až 24V AC/DC
 odběrdo 1W
 komunikační protokolyweb,xml,txt,SNMP atd.
 výstup pro připojení kabeluARK svorky,násuvné
 paměťdataflash
 webový teploměr ano/*1+15x čidlo DS18B20+
 optické vstupy/měření el.energie,vody,plynuano/4x +1x LOGIC S0
 výstup pro externí reléano 1x
 integrované reléano/1x
 čidlo vlhkosti*ano/2x
 analogový napěťový vstup 0-65V dc*ano/2x
 IP watchdogano
 Digitální výstup D0ne
 PWM výstupano
 vlastní SDS-C programano
 vlastní HTML stránkyano
 připojení k portálu EnergyCloudano (zdarma)
 převodník RS485ne
 převodník RS232ne
 připojení GSM modulu ne

*maximálně lze použít např.: 2x analogový vstup a 2x čidlo vlhkosti

*osazení součástek na obrázku vždy nemusí odpovídat skutečnému využití modulu

*první teplotní čidlo je již osazeno na osazení přímo na desce




Typ osazených relé (relé osazeno na DPS) :
Elektromagnetické relé s DC cívkou

U 12 V
R 1028 Ohm
P 0,14 W
Parametry kontaktu:
Typ kontaktu: 1 x přepínací
Max. proud kontaktem 2 A
Čas přítahu/odpadu 6/4 ms

Zatížitelnost kontaktů

AC(při odporové zátěži) 0.5A / 125VAC

DC(při odporové zátěži) 1A / 30VDC

Tato relé jsou určeno pro spínání malého AC nebo DC napětí. Pro spínaní velkých zátěží je potřeba použít externí relé.
