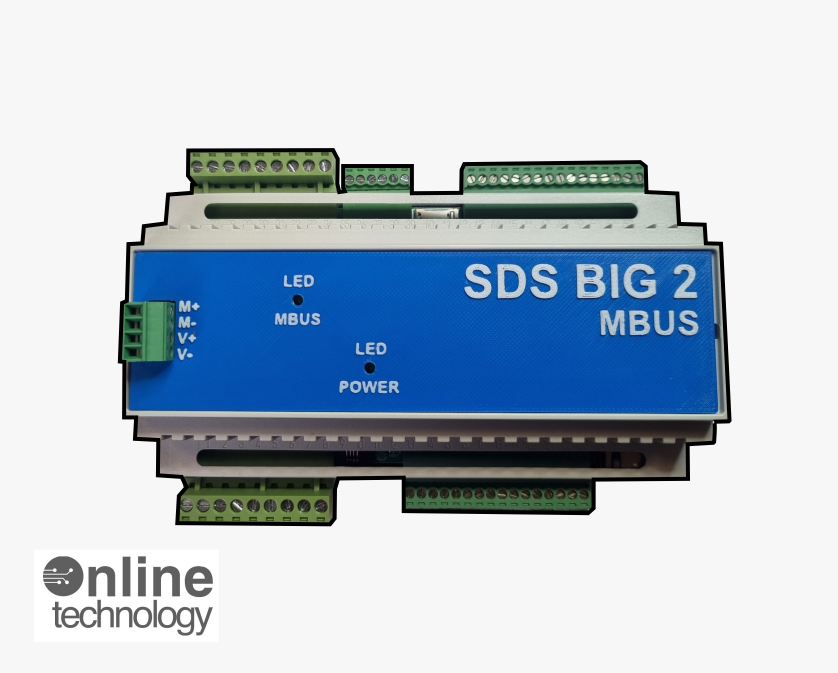

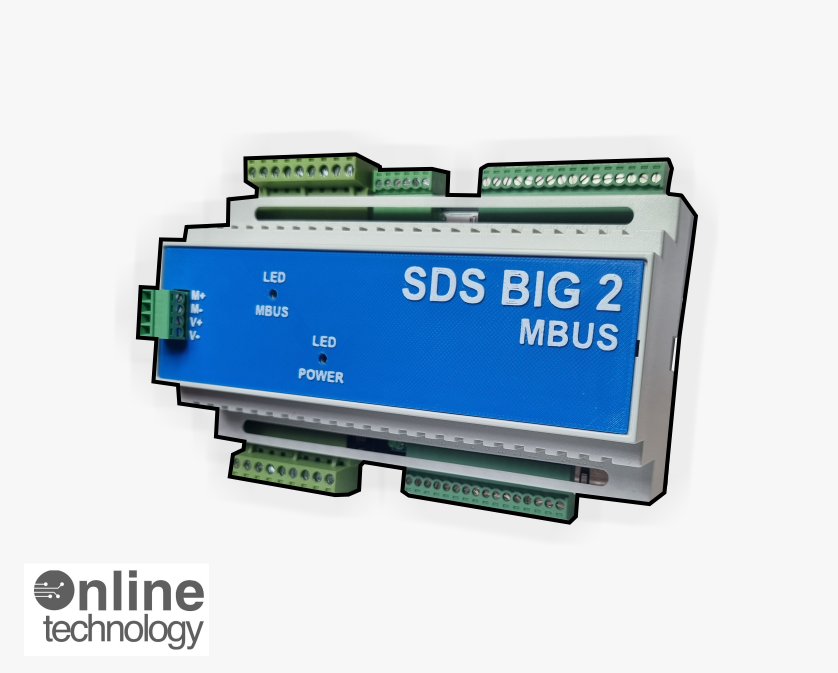

SDS BIG2 512 Mbus 24V

Nejvyšší modelová řada monitorovacího a řídícího PLC (PAC) modulu z nabídky SDS produktů. Moduly nabízí jednoduché zapojení,přístup k jednotlivým funkcím přes webové rozhraní, export dat a naměřených hodnot,programování funkcí přes FULL C jazyk a využití HTML.

Modul využívá komunikačních protokoly pro vyčítání informací např.(WEB, XML, TXT, SNMP+TRAP, UDP, MQTT, MODBUS, M-BUS, LORAWAN, DALI ) Pravidelně jsou vydávány nové verze firmware s novými funkcemi. Tento nový firmware je od nás k dispozici vždy zdarma a bez omezení.

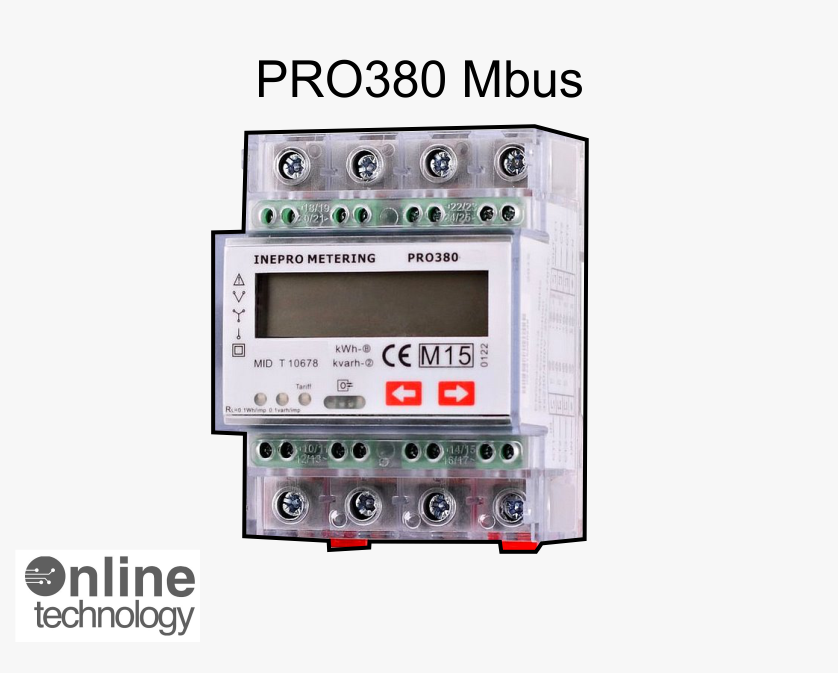

Pro protokol ModBus a Mbus  je možné zdarma zasílat data na portál MERENIDAT.CZ. , nebo také použít program pro odečty verze 2.0. Portál umožuje sledovat data z elektroměrů PRO380-MBUS , PRO380-MODBUS ,PRO1-MODBUS
a SDM630-2T ModBus. Program odečty je pro elektroměry PRO380-MODBUS.

Pro další typy měřičů je potřeba modul naprogramovat. V případě dalších informací nás kontakturjte na adrese info@onlinetechnology.cz .

M-Bus protokol (také Meter Bus) je průmyslový komunikační protokol určený především pro dálkový odečet hodnot z měřičů spotřeby, kde příliš nezáleží na rychlosti komunikace jako spíše na odolnosti proti rušení.

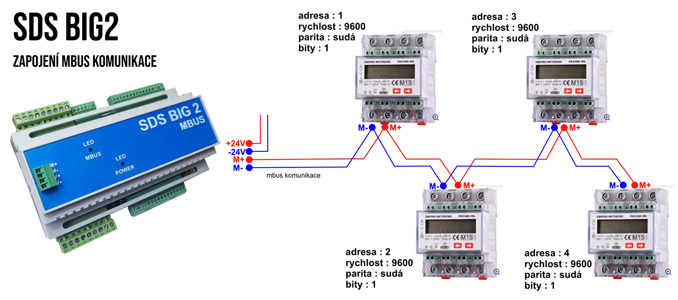

Komunikace probíhá způsobem Master-Slave, přičemž na jedné sériové sběrnici může být připojeno až 250 stanic. Délka segmentu může být až 1000 m při rychlosti 300 baudů nebo 350 m při maximální rychlosti 9.600 baudů. Fyzická vrstva (viz Referenční model ISO/OSI) této sběrnice je poněkud atypická. Na dvoudrátovém spojení v klidovém stavu vytváří Master napětí 36 V, toto napětí současně odpovídá logické 1 při komunikaci směrem od Mastera ke stanicím. Logické 0 vyslané Masterem odpovídá napětí 24 V. Tím je umožněno napájení stanic po sběrnici. Zatímco Master komunikuje změnou napětí, stanice.

 SDS modul je dodáván jako zkompletovaný výrobek v krabičce DINBOX z ABS materiálu  a je ihned připraven k montáži na DIN lištu. Pro připojení vodičů jsou k dispozici ARK nebo násuvné svorkovnice .
K dispozici jsou optické vstupy pro měření odběru el.energie,vody a plynu,webové teploměry,analogové vstupy pro měření napětí ,sledování vlhkosti vzduchu,vstup pro měření odporu (využití např. pro čidlo PT1000),RS485 převodník(Modbus),6x releový výstup, využití SD karty a vstup pro dálkové odečty přes MBus protokol.

Napájení s MBUS verzí je 24V DC.

Komunikace Ethernet 100Mbit/s.
Zařízení je plně funkční i bez připojeného PC.

Podrobnější technické informace o modulech SDS BIG získáte na naší wikipedii

http://wiki.merenienergie.cz/index.php/SDS-BIG

*maximálně lze použít např:. 3x analogový vstup pro měření napětí a 2x čidlo vlhkosti

Další detaily - Některé vybrané body:

Výkonný Procesor (64/128: 0.2GHz ARM) (512: 0.5GHz ARM)
Použití nového procesoru umožňuje rozšířit funkce zařízení, zejména možnosti programování ve FULL-C (nová generace SDS-C).

Administrační Webové Rozhraní
SDS-BIG nabízí webové rozhraní, které je vůči První Produktové Řadě SDS inovováno. K dispozici jsou i M2M protokoly a speciální webové stránky (XML, CSV).

Uživatelské Webové Rozhraní
Uživatel může do SDS nahrát UserWEB projekt (do paměti DF) a také může využít SD kartu, na které je možnost mít nahrány webové stránky a další soubory. Detaily viz User_Web_Page.

SD karta
Do zařízení lze vložit mikroSD kartu, prakticky bez omezení velikosti. Na tuto kartu lze přistupovat pomocí specifických funkcí FULL-C (čtení a zápis do souboru). Samozřejmostí je možnost zobrazení obsahu SD karty přes HTTP server. Takto lze i např. přes FULL-C program měnit statické webové stránky (soubory uložené na SD kartě) a nechat je uživatele si je zobrazit. Doporučená SDS karta KINGSTON Industrial. Samozřejme lze použít i jiné karty , ale doporučujeme nejprve vyzkoušet.

 Typ použitých relé v modulu SDS BIG2 :

• Typ relé elektromagnetické
• Jmenovité napětí cívky 5V DC
• Max. proud kontaktů 8A (16A) podle dostupnosti relé
• Zatížitelnost kontaktů AC @R(při odporové zátěži) 8A / 250V AC
• Zatížitelnost kontaktů DC @R(při odporové zátěži) 8A / 24V DC
• Spínané napětí max. 250V DC, max. 440V AC
• Min. napětí cívky 3.5V DC - Max. napětí cívky 2.7V DC
• Doba sepnutí 7ms - Doba rozepnutí 3ms
• Příkon přes cívku 480mW
• Pracovní teplota -40...85°C

Lze si vybrat z následujících doplňkových sandwich desek:

LCD+KEY+DALI - poskytuje grafické LCD plně ovladatelné z FULL-C programu, klávesnici s pěti tlačítky (stisk přenášen do FULL-C programu ke zpracování) a DALI master pro řízení světel a jiných DALI slave modulů
LCD+KEY+CANCOM - poskytuje LCD, klávesnici, a rozhraní sběrnice CAN 2.0 A,B a rozhraní RS232 (COM6), vse přímo přístupné z FULL-C programu
LCD+KEY+LORA - poskytuje LCD, klávesnici a připojení k LoRa WAN 868 síti (nebo FSK komunikaci přímo mezi více SDS moduly v rámci lokální rádiové sítě)
SW-LORA - poskytuje pouze LoRa WAN 868 připojení (ekonomická varianta)
SW-GSM - poskytuje pouze GSM připojení (držák SIM na desce) (ekonomická varianta)
SDS_BIG: SW-RELE6 - poskytuje 4 silové SPDT relé, dvě signálové SPDT relé, tři N-FET spínače jako výstupy, a současně 4 opticky izolované binární vstupy (jen stavové zap/vyp vstupy, pozor: tyto nemají funkci počítače pulsů), plus jedno uživatelské tlačítko a dvě uživatelské LED

Komunikace s doplňující deskou se provádí výhradně přes FULL-C program. Příklady a hotové programy k dispozici u výrobce, nebo dle návodu zde na wiki.

Výroba těchto desek je pouze na objednávku. V případě zájmu o rozšíření prosím o info na tomas.prejda@laznet.cz .

Dokumentace, je ke stažení zde

Firmware je ke stažení zde

Vzorové programy je ke stažení zde
