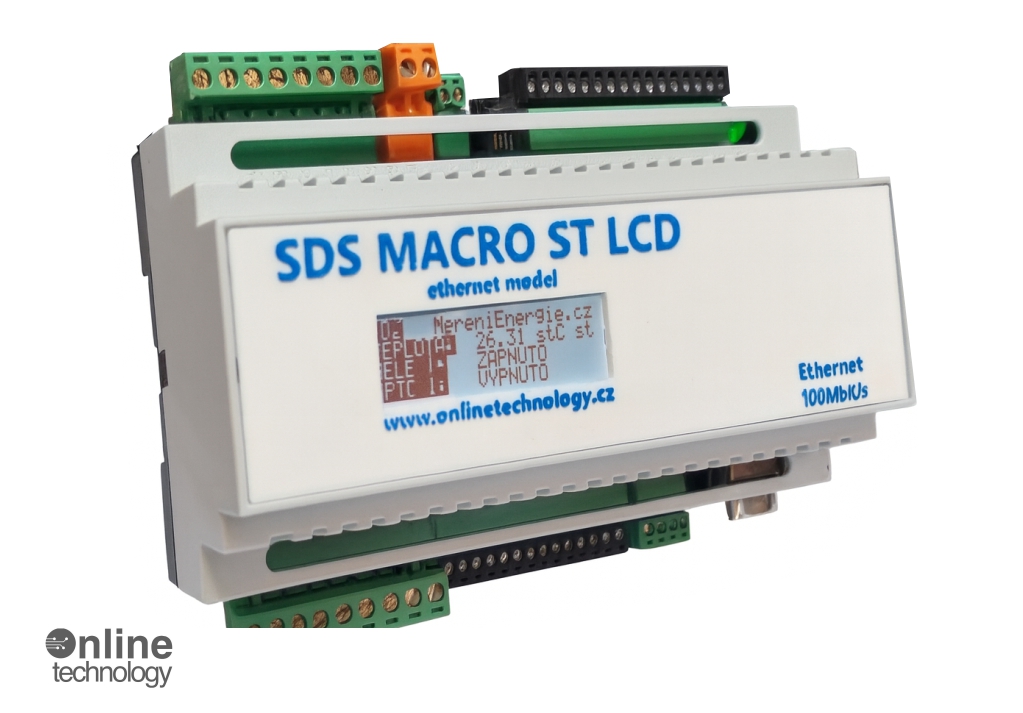

Nový model výrobků SDS MACRO ST pokračuje v úspěšném modelu verze SDS MACRO . Novější HW řešení přináší navíc další 2 relé (celkem 6) , 4x PWM výstup ,zálohovou baterii pro měření S0 vstupů, násuvné svorkovnice a hlavně nový procesor, který umožňuje rychlejší a stabilnější nahrání nového firmwaru. Je dodávám pro uchycení na DIN lištu .Tenhle typ je navíc osazen sériovou linkou RS485.

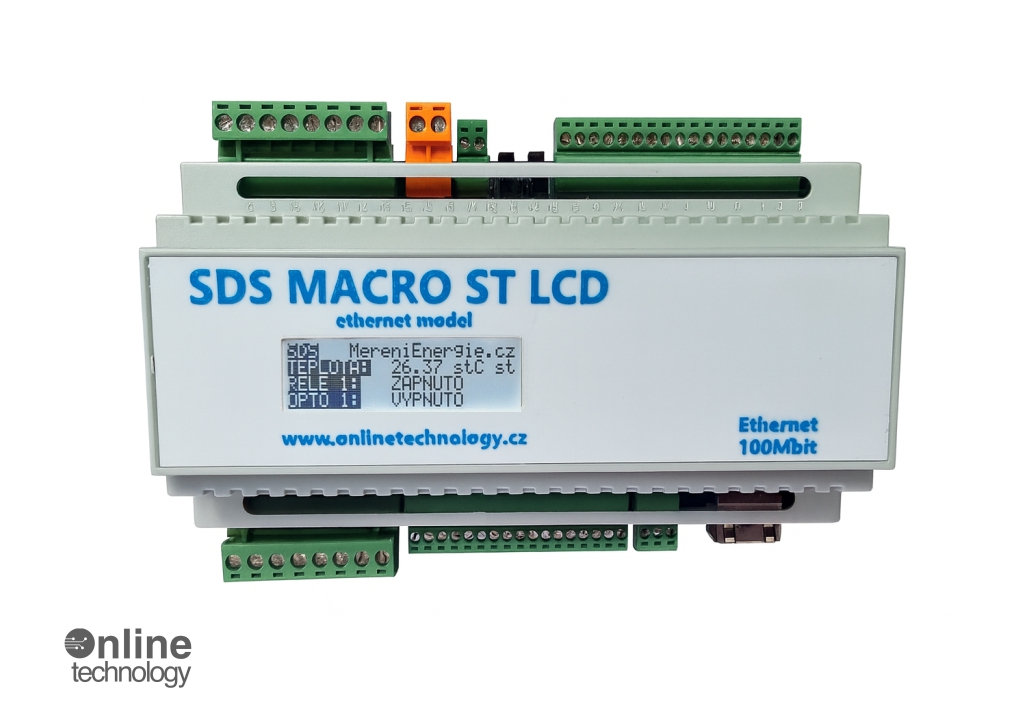

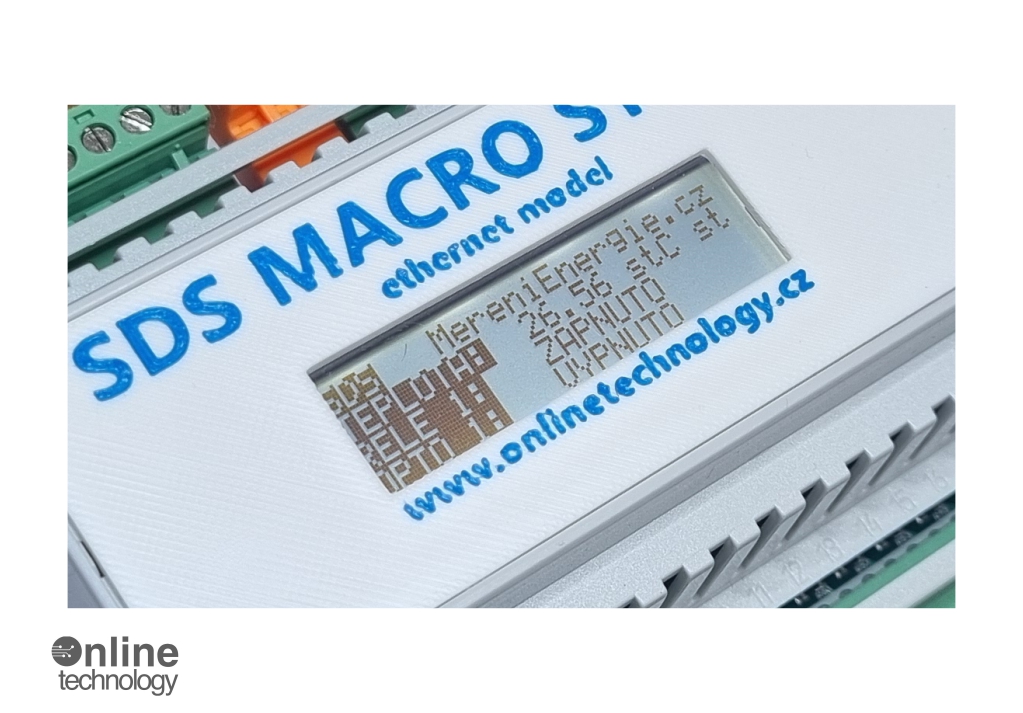

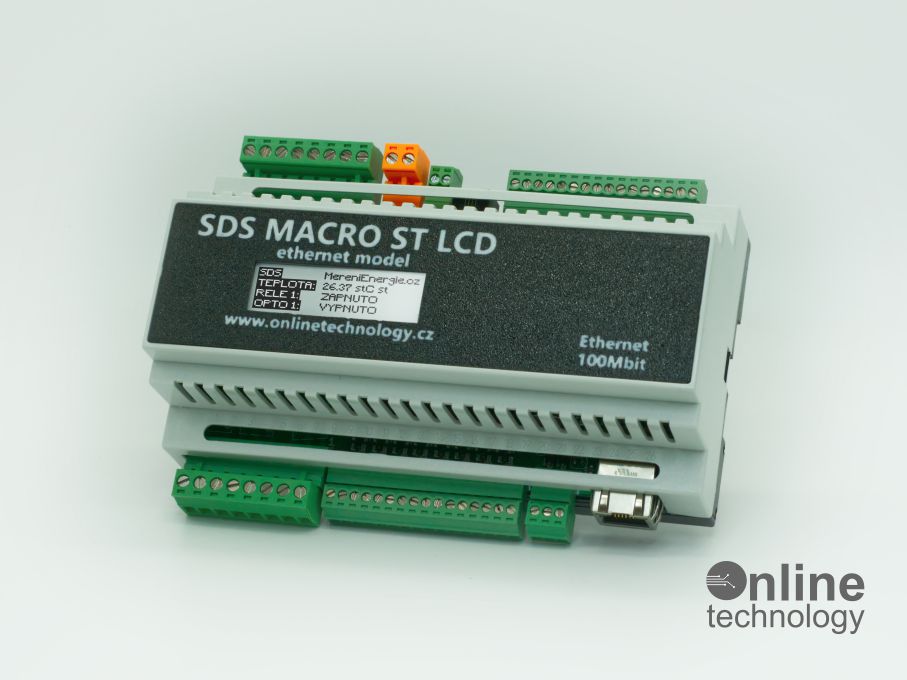

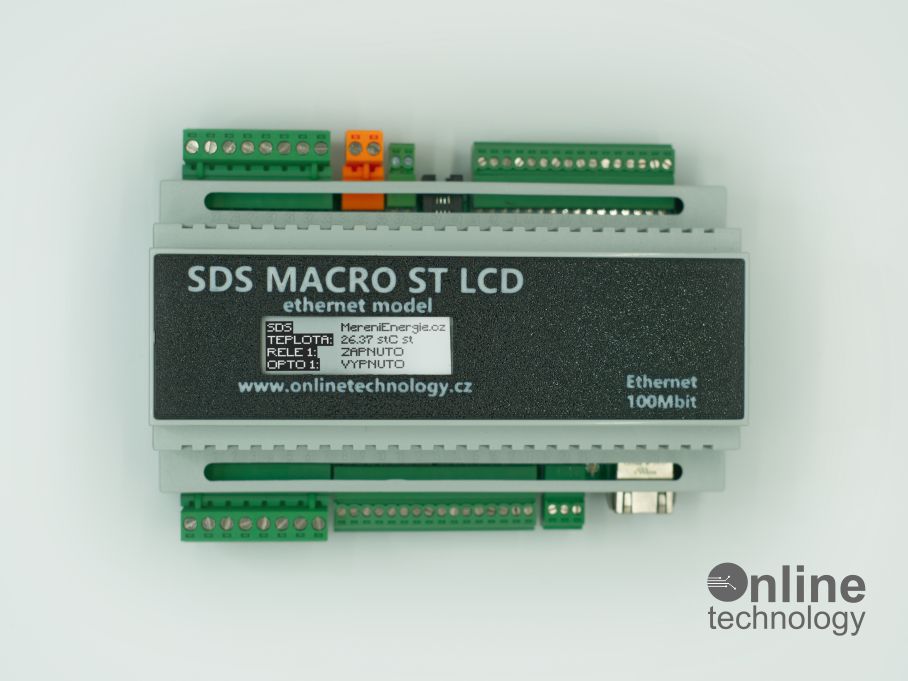

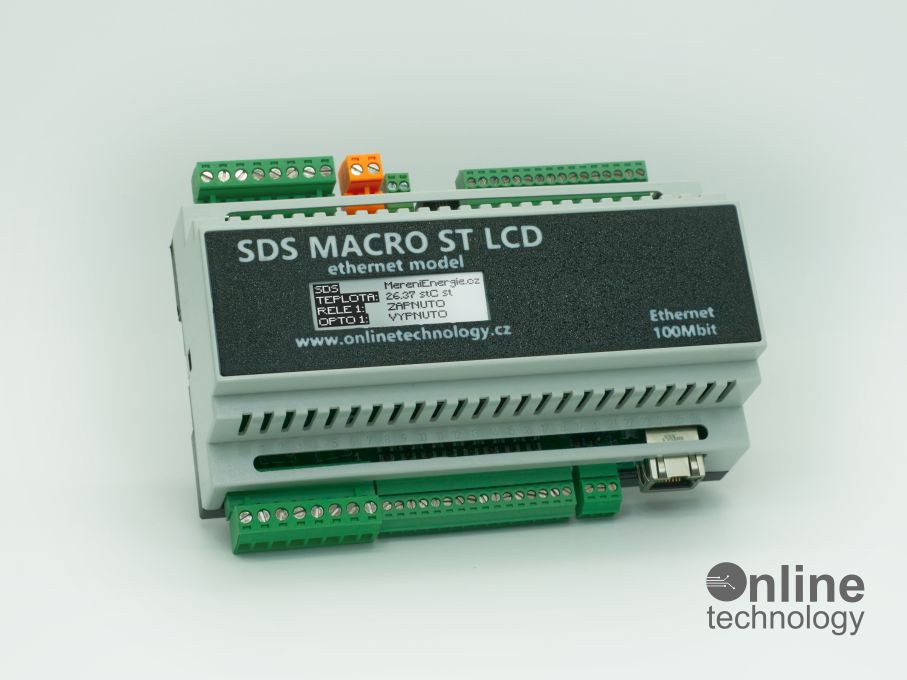

Tato varianta navíc obsahuje LCD grafický displej (22 znaků na 4 řádky) pro zobrazení vlastních funkcí modulu a textů z vašeho SDS-C programu.
Další informace najdete na stánkách naší WIKI.MERENIENERGIE.CZ
skladem
Monitorovací a řídící PLC/PAC modul SDS MACRO verze „ST“ s ethernetovým rozhraním LAN.Kombinuje chytré IoT řešení vzdáleného řízení, sledování a kontrolu několika funkcí a dat najednou. Modul nabízí jednoduché zapojení a okamžitý přístup k jednotlivým funkcím přes webové rozhraní, android aplikaci , HTML stránky nebo cloudové služby na portálu

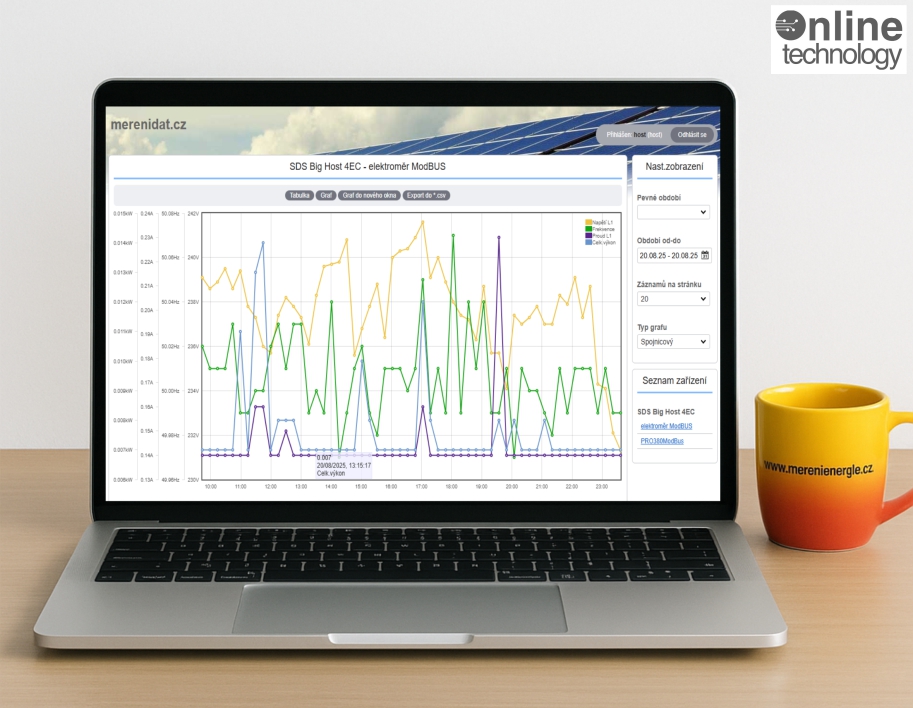

ENERGYCLOUD.MERENI ENERGIE.CZ.

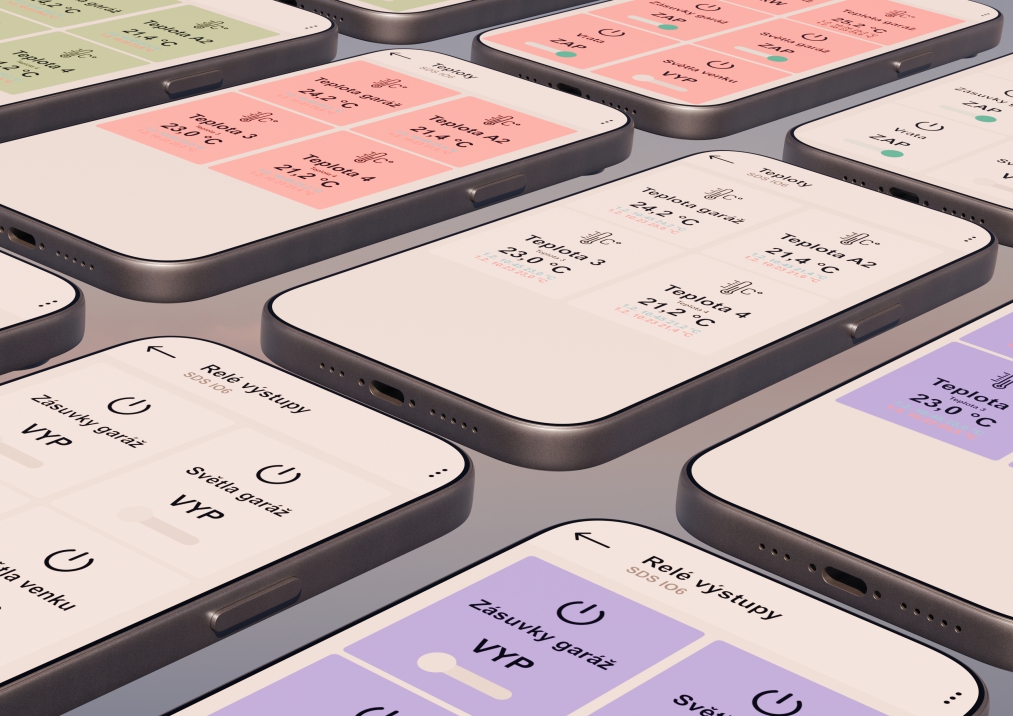

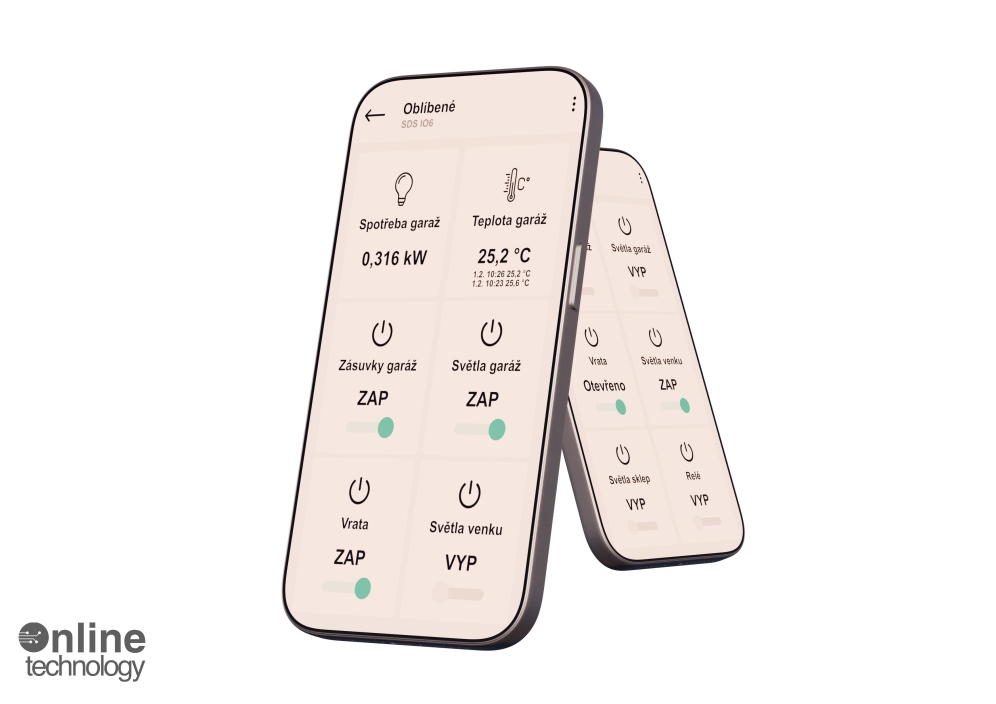

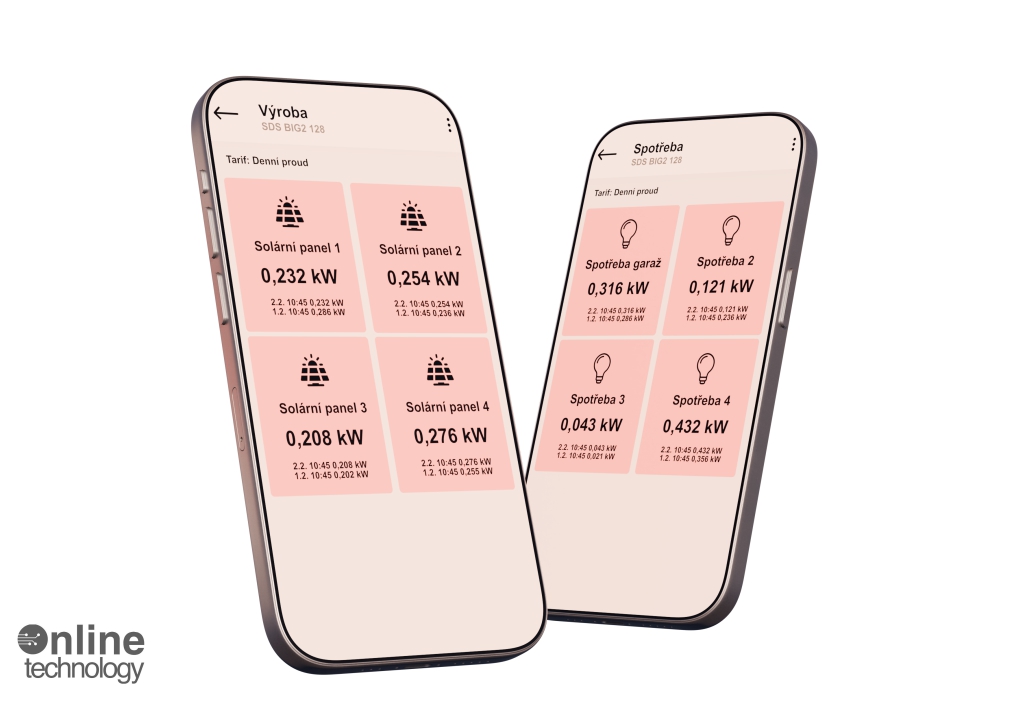

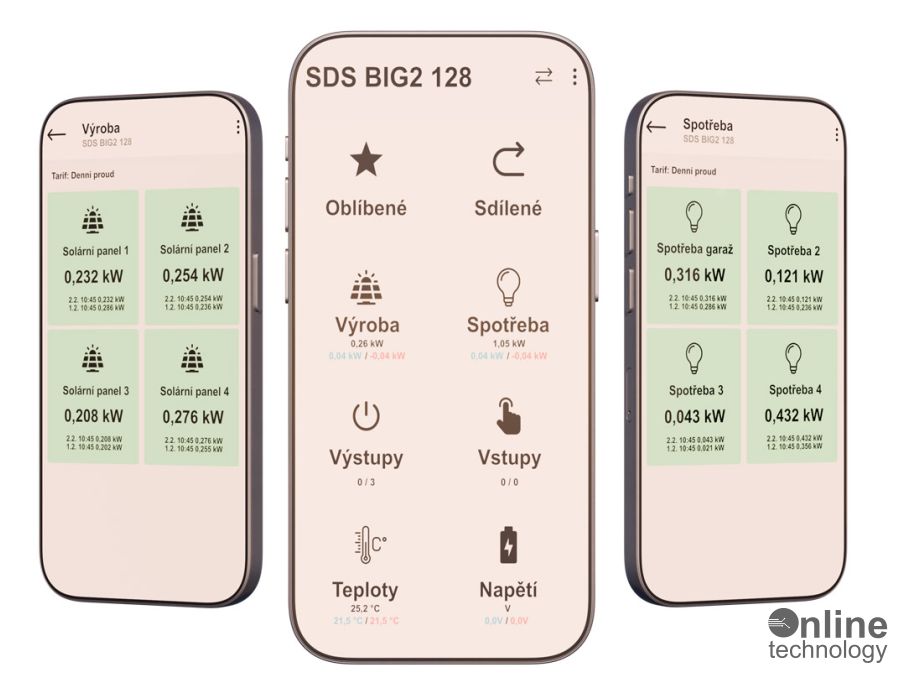

Android aplikace je k dispozici zdarma na Google Play jako SDS CONTROL PANEL. Dále modul využívá řadu komunikačních protokolů pro vyčítání informací (web, xml, txt,
SNMP a nově také MQTT a MODBUS TCP ).Můžete také programovat vlastní SDS-C program pro řízení a ovládání různých funkcí. Například při změně teploty sepni relé a zároveň pošli email apod. K tomu lze také využít program SDS EASY LOGIC.
Lze si také vytvořit si vlastní HTML prezentaci.
K prvotnímu nastavení je potřeba připojení k PC. Při dalším využitý již není potřeba mít PC neustále připojené.
výrobní nastavení:
IP: 192.168.1.250
maska: 255.255.255.0
brána: 192.168.1.1
heslo: test
- přístup do základního webového rozhraní z výroby 192.168.1.250/login.htm
- přístup do uživatelského rozhraní HTML 192.168.1.250/user.htm
- odhlášení z uživatelského rozhraní 192.168.1.250/ulogin.htm
Funkce modulu SDS Macro ST :
název funkce | upřesnění |
---|---|
LCD grafický displej | ano |
připojení k Ethernetu | RJ45/Ethernet 100Mbit/s |

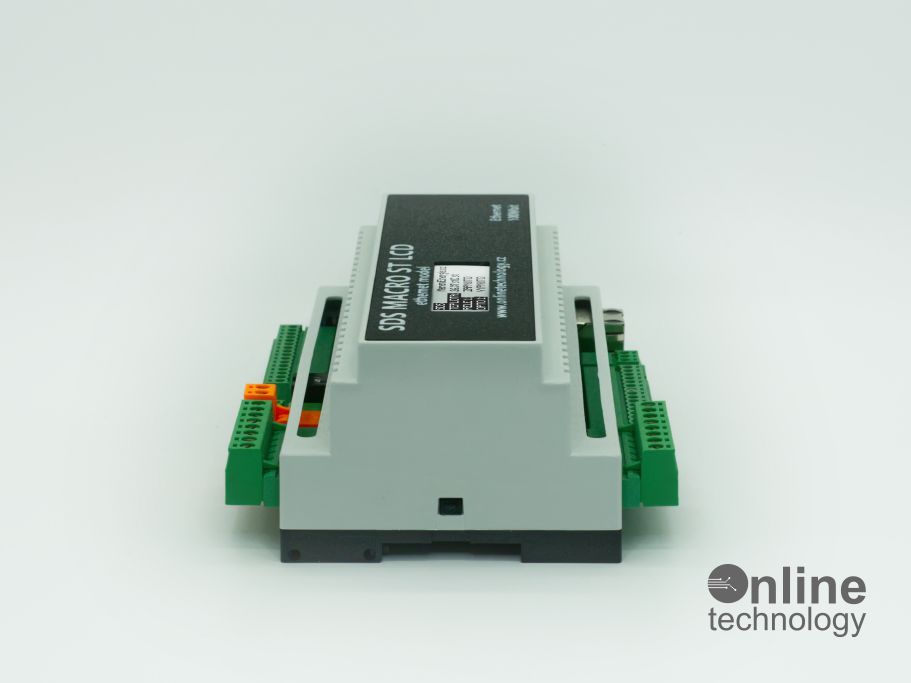

rozměry DIN verze | DIN krabice, 9M , 157x115x65mm (rozměry včetně svorkovnice) |
napájení | 12 až 24V AC/DC |
odběr | do 1W |
komunikační protokoly | web,xml,txt,SNMP atd. , UDP, MQTT, MODBUS TCP |
výstupy pro připojení kabelu | násuvné svorkovnice |
paměť | dataflash |
webový teploměr | ano 2x sběrnice pro 16 teplotních čidel DS18B20+ |
optické vstupy/měření el.energie,vody,plynu | ano/8x +1x LOGIC S0 (galvanicky oddělené) |
integrované relé | ano/6x (4x přepínací a 2x spínací) |
čidlo vlhkosti* | ano/4x na alnalogové vstupy |
čidlo vlhkosti 1wire | ano/2x 16 k zapojení k 1wire sběrnici |
analogový napěťový vstup 0-65V dc* | ano/4x |
IP watchdog | ano |
Digitální výstup D0 | 2x ano |
PWM výstup | 4x ano |
vlastní SDS-C program | ano |
vlastní HTML stránky | ano |
připojení k portálu Merenidat.cz | ano (zdarma) |
převodník RS485 | ano |
převodník RS232 | ne |
připojení GSM modulu | ne |
Příklady použití :
Pro Internet providery
• online dohled a měření teploty
• online dohled a měření napětí baterií
• online dohled a měření odběru elektrické energie na jednotlivých bodech
• watchdog
• výpadky napájení 230V
Pro domácí a průmyslové využití
• ovládání elektrospotřebičů
• řízení osvětlení
• kontrola a dohled nad skleníkovým systémem (teplota,vlhkost, zavlažování,
• větrání)
• měření teplot, vlhkosti
• přes externí měřiče měření přítomnosti oxidu uhličitého
• solární systémy
• tepelného čerpadla
• kontrola přítomnosti napětí 230V
• měření fotovoltaických panelů (např. dodávaný výkon)
• větrné elektrárny
• rychlost větru
• řízení otáček ventilátorů
• nabíjení kontrola napětí a nabíjení baterií
• spotřeba a výroba elektrické energie
• přepínání mezi nízkým a vysokým tarifem
• převodník RS485 - připojení dalších I/O reléových výstupů a vytvoření si tak
jednoduché domácí automatizace
• převodník RS232
• možnost připojení GSM modulu
• použitím softwaru SDS EasyAccess můžete získat ze zařízení funkci ONLINE přístupového zařízení - jako pro RFID tak i pro DALLAS čipy s online kontrolou
• použitím softwaru SDS EasyLogic můžete získat ze zařízení logiské funkce jako například :
Signalizaci výpadku 230V - stav výpadku lze zaslat na email případně pomocí relé sepnout další prvek ochrany
Překročení nastavené spotřeby elektrické energie – informaci o překročení nastavené hodnoty odběru elektrické energie lze zaslat emailem nebo opět sepnout relé nebo jiný výstup
Jednoduchý online termostat – nejenom můžeme sladovat online teploty, ale při překročení nastavených hodnot můžeme opět spínat jednotlivé výstupy relé a dostal informaci na email
Signalizace stavu zařízení – na digitálních vstupech můžeme sledovat stav dalších zařízení například: magnetický kontakt dveří a oken – při jejich sepnutí dojde k sepnutí digitálního vstupu a zaslání informace na email nebo opět sepnutí dalších výstupů relé
Hlídání stavu napětí – na analogových vstupech můžeme sledovat stav baterií a při poklesu pod nastavenou hodnotu zaslání informace na email nebo opět sepnutí dalších výstupů relé

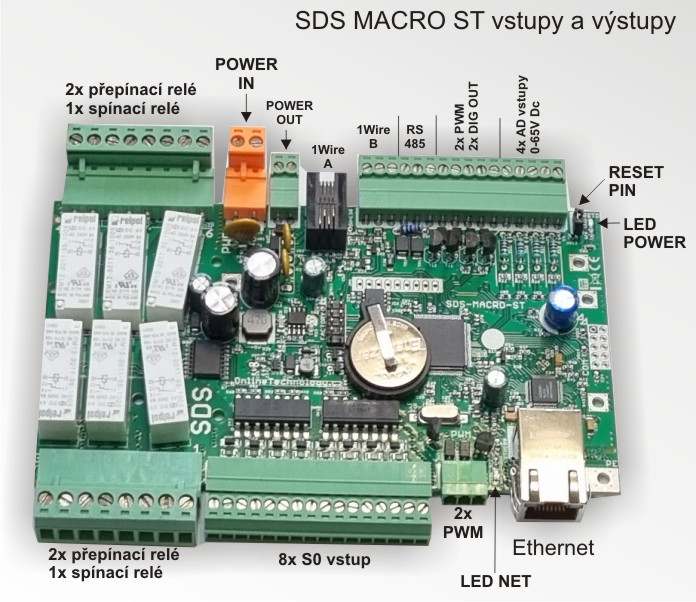

TECHNICKÉ PARAMETRY
• Napájení 12-24 V AC/DC
• 8x galvanicky izolované digitální vstupy pro odečet zařízení s impulsním výstupem nebo signalizaci stavu ON-OFF (1 vstup navíc oproti modulu SDS MICRO E)
• 6x reléový výstup
• Ethernet 100 Mbit
• 4x Analogový vstup (0-65V DC) (dle domluvy lze změnit vstupní rozsah měření)
• 1wire sběrnice pro snímače teploty a vlhkosti
• 1 wire sběrnice jako další vstup LOGIC S0 (pro toto využití se doporučuje použí desku SDS OPTO817)
• Sériová linka RS485
• 2x digitální výstup
• 4x PWM výstup
• Záložní baterie (nově oproti starším modulů SDS MACRO)
• RESET PIN
• Zakázkové programování logických funkcí - program SDS C a uživatelské HTML stránky
• Nový procesor - rychlejší a stabilnější nahrání nového firmwaru
• Násuvné svorkovnice pro jednodušší zapojení
Rozměry :
DIN verze : 157x115x65mm (rozměry včetně svorkovnice)
Typ osazených relé (relé osazeno na DPS) :
Elektromagnetické relé s DC cívkou
Další informace:
Zapojení jednoho vstupu pro impulzní měření
Zapojení tří vstupů pro impulzní měření
Zapojení s možností ruzdělení tarifu
Zapojení teplotních čidel k 1-Wire sběrnici , čislo DS18B20 označení vývodů
Zapojení digitálních teplotních a vlhkostních čidel k 1-Wire sběrnici
Zapojení sběrnice pro teplotní čidla
Teplotní čidlo DS18B20 - výstupy
Zapojení analogového čidla vlhkosti k AD vtsupům
Zapojení AD vstupů pro měření napětí
doporučené zboží
